Экскаватор грейфер колесный

Полтавский Национальный Технический Университет имени Юрия Кондратюка
Кафедра строительные машины и оборудование
Имени Александра Онищенко
Курсовой проект на тему «Расчет гидросистемы экскаватора"
по дисциплине «гидравлика, гидро-и пневмоприводы»

В курсовій роботі була розроблена гідравлічна схема колісного екскаватора з грейфером.
Розраховане і підібране основне (гідромотори, гідроциліндри, гідронасоси), та допоміжне (трубопроводи, зворотні клапани, фільтри, гідравлічний бак) гідравлічне обладнання.
Був підібраний приводний дизельний двигун ЯМЗ-238А.
Правильність вибору була перевірена у розділі перевірочний розрахунок гідроприводу.
У даному завданні ми розраховували гідромотори і гідроциліндри, підбирали насосні установки і гідроустаткування, провели перевірочний розрахунки з метою підтвердження працездатності машини.

Техническая характеристика
1. Угловое ускорение поворотной платформы, рад / с 0.27
2.Радиус ведущей звездочки, м 0.6
3.Момент инерции поворотной платформы, т * м 135
4.Частота вращения поворотной платформы, мин 7.4
5.Вес машины, кН 370
6.Скорость передвижения, км / ч 12,5

Состав: Вид общий( ВО), Спецификация, Пояснительная записка Язык документа

Софт: Компас v13, CDW

Просмотр файлов

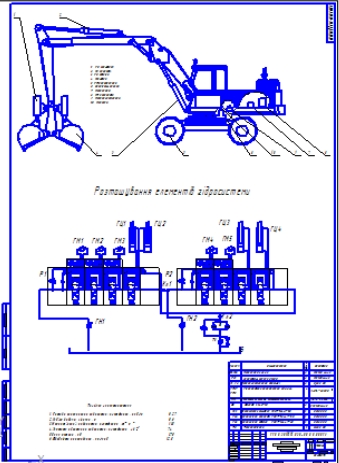

Экскаватор грейфер колесный/ГрейферКолісний.cdw
Экскаватор грейфер колесный/Поясниловка.doc
Экскаватор грейфер колесный/Специфікація.cdw
