Курсовой проект на тему «Расчет гидросистемы экскаватора"
по дисциплине «гидравлика, гидро-и пневмоприводы»

Экскаватор карьерный гусеничный - одноковшовая выемочного - погрузочная машина на гусеничном ходу, копающая малосвязные или черпающая Разрушенный породы и перемещающая их последовательно, прерывающая копание на время перемещения породы.
Особенности работы:
Экскаватор с прямой лопатой отличается от экскаватора с обратной лопатой конструкцией рабочего оборудования и как правило своей продуктивнисю.У процессе расчета были определены оптимальные характеристики гидроаппаратуры, которая соответствует технико-экономическим показателям для данной машины, что в свою очередь ведет к уменьшению себестоимости работ связанных с изготовлением, ремонтом и эксплуатации данной модели, уменьшена масса, повышенные технические характеристики.

В курсовій роботі була розроблена гідравлічна схема гусеничного екскаватора із прямою лопатою.
Розраховане і підібране основне (гідромотори, гідроциліндри, гідронасоси), та допоміжне (трубопроводи, зворотні клапани, фільтри, гідравлічний бак) гідравлічне обладнання.
Був підібраний приводний дизельний двигун ЯМЗ-238А.
Правильність вибору була перевірена у розділі перевірочний розрахунок гідроприводу.
У даному завданні ми розраховували гідромотори і гідроциліндри, підбирали насосні установки і гідроустаткування, провели перевірочний розрахунки з метою підтвердження працездатності машини.

Техническая характеристика
1. Угловое ускорение поворотной платформы, рад / с 0.2
2.Радиус ведущей звездочки, м 0.5
3.Момент инерции поворотной платформы, т * м 120
4.Частота вращения поворотной платформы, мин 6,5
5.Вес машины, кН 350
6.Скорость передвижения, км / ч 3.0
7.Динамичнический фактор 0,25

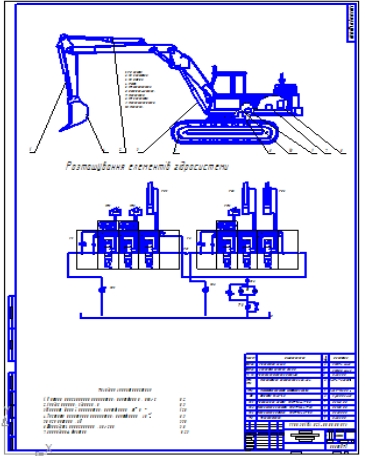

Состав: Вид общий (ВО), Спецификация , Пояснительная записка Язык документа

Софт: Компас v13, CDW

Каталог / Машиностроение и механика / Гидравлика и пневматика / Экскаватор гусеничный прямая лопата
