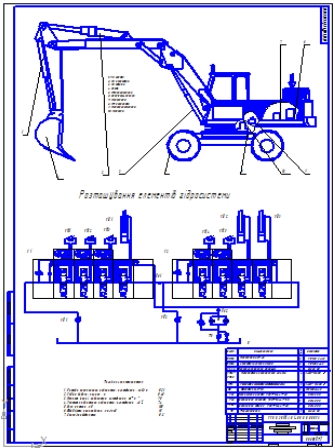

Экскаватор колесный обратная лопата

Полтавский Национальный Технический Университет имени Юрия Кондратюка
Кафедра строительные машины и оборудование Имени Александра Онищенко
по дисциплине «гидравлика, гидро-и пневмоприводы»
Курсовой проект на тему «Расчет гидросистемы экскаватора"

При самых строительных и грунтовых работах, которые ведутся в городских условиях или на равных строительных площадках незаменимы колесные экскаваторы. Данный вид техники применяется, в основном на работах, требующих особой мобильности, быстроходности, надежности. Его основные функции - землеройные работы малых объемов при необходимости частого перемещения между строительными площадками. Также, колесный экскаватор примечателен тем, что имеет небольшой радиус вращения платформы, таким образом, он не будет создавать препятствий для городского транспорта и может эксплуатироваться вблизи зданий. Таким образом, он идеален для работ в условиях узких городских улиц.

В курсовій роботі була розроблена гідравлічна схема поворотного колісного екскаватора із робочим органом – зворотня лопата.
Розраховане і підібране основне (гідромотори, гідроциліндри, гідронасоси), та допоміжне (трубопроводи, запобіжні клапани, фільтри, та гідравлічний бак) гідравлічне обладнання.
Був підібраний приводний дизельний двигун ЯМЗ- 238 ГМ2.
Правильність вибору була перевірена у розділі перевірочний розрахунок гідроприводу.
У даному завданні ми розраховували гідромотори і гідроциліндри, підбирали насосні установки і гідроустаткування, провели перевірочний розрахунок з метою підтвердження працездатності машини.

Техническая характеристика
1. Угловое ускорение поворотной платформы, рад / с 0.27
2.Радиус ведущей звездочки, м 0.6
3.Момент инерции поворотной платформы, т * м 135
4.Частота вращения поворотной платформы, мин 7.4
5.Вес машины, кН 370
6.Скорость передвижения, км / ч 12,5

Состав: Вид общий (ВО), Гидравлическая схема, Спецификация, Пояснительная записка Язык документа

Софт: Компас v13, CDW

Каталог / Машиностроение и механика / Гидравлика и пневматика / Экскаватор колесный обратная лопата

Просмотр файлов
Экскаватор колесный обратная лопата/~$ліснийЗворотняЛопопата.cd~
Экскаватор колесный обратная лопата/КоліснийЗворотняЛопопата.cdw
Экскаватор колесный обратная лопата/Поясниловка.doc
Экскаватор колесный обратная лопата/Специфікація.cdw
Экскаватор колесный обратная лопата
