Гидравлическая схема крана КС-3577-4

Балаковский институт техники, технологий и управления имени Ю.А.Гагарина
Курсовая работа по гидравлике
Тема: проектирование объемного гидропривода крана стрелового самоходного марки КС-3577-4
Балаково 2012

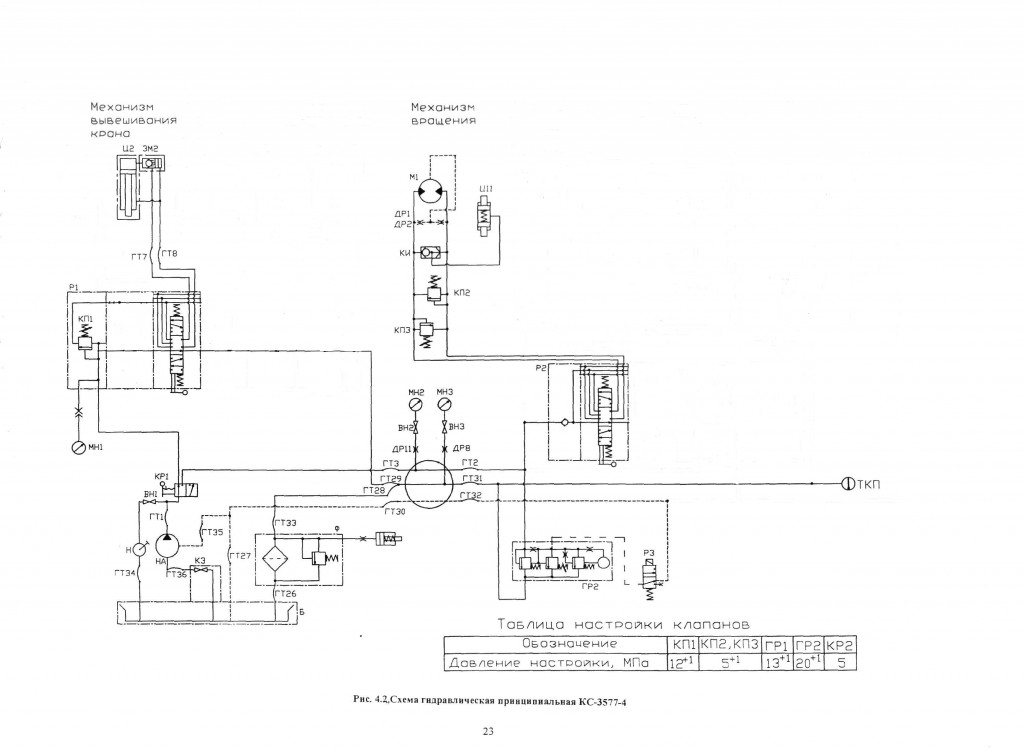

На чертеже гидравлическая схема заданного узла крана КС-3577-4, выполненная на основе пояснительной записки,где проведены расчеты на гидравлические потери,гидравлические сопротивления и т.д.

Тема задания:
Провести расчет гидропривода передних колес и подъема-опускания бульдозера, приняв за базу кран стреловой самоходный марки КС-3577-4.

Назначение машины и область применения:
Кран КС-3577-4 грузоподъемностью 14 т. смонтирован на шасси автомобиля МАЗ-5334.Гидравлический привод механизмов крана выполнен по открытой гидравлической схеме и предназначен для передачи механической энергии двигателя шасси автомобиля насосу.

Состав: Вид общий(BO), пояснительная записка Язык документа

Софт: Компас 3D V13

Каталог / Машиностроение и механика / Гидравлика и пневматика / Гидравлическая схема крана КС-3577-4

Просмотр файлов
Гидравлическая схема крана КС-3577-4 _ КФБН.-51.00.00.000 Г3.jpg.cdw
курсач по гидравлике.docx
