Гидравлическая схема крестового суппорта для контурной обработки

Полтавский национальный технический университетимени Юрия Кондратюка
Кафедра строительных машин и оборудования
Курсовая работа по дисциплине "Гидропневмоавтоматика"
на тему:"Расчет гидравлической схемы крестовогосуппорта для контурной обработки
Полтава2012

В даном проекте разрабатывалась гидравлическая схема крестового суппорта для контурной обработки величиною давления = 10 МПа,

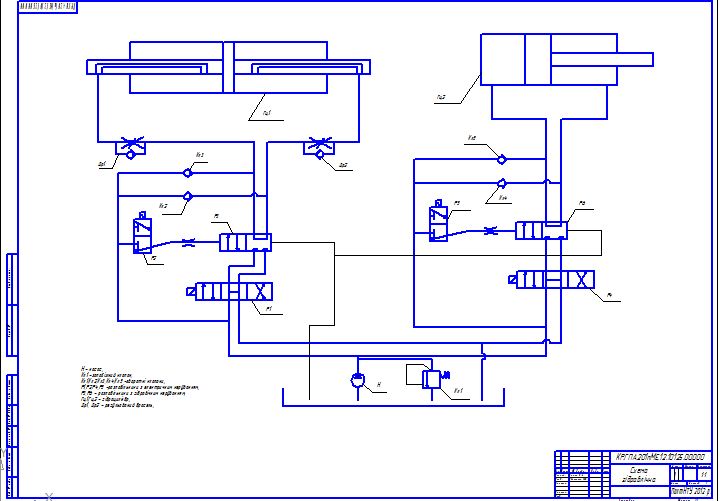

Графическая часть гидравлическая схема крестового суппорта
Курсовой проект содержит 15 листов пояснительная записка, спецыфикацию, 1 чертеж А1
согласно схеме, выбраны подходящие гидродвигатель и гидроаппаратура.- Пластинчатый гидронасос,- Асинхронный трехфазный электродвигатель переменного тока с короткозамкнутым ротором АИР160S6,- Объем бака по ГОСТ 12448-80 = 125 л. = 125л,- Гидрораспределители,- Клапаны,- Н - насос,- Гц1, ГЦ2 - гидроцилиндры,- Дроссели

Состав: Схема, ПЗ, Спецификация Язык документа

Софт: Компас-3D 12

Каталог / Машиностроение и механика / Гидравлика и пневматика / Гидравлическая схема крестового суппорта для контурной обработки

Просмотр файлов
Моя курсова/Курсовая р-та.doc
Моя курсова/Схема Васюк.cdw
Моя курсова/Спецификация.docx
Моя курсова
