Гидравлический расчет привода рабочего органа

Черкаський державний технологічний університет
Кафедра «Автомобілів та технологій їх експлуатації»
Курсова робота з дисципліни «Гідравлічні системи автомобіля»
На тему: «Гідравлічний розрахунок приводу робочого органу»
Черкаси 2016

Вихідні дані:
Схема гідравлічна приводу робочого органу
Зовнішнє зусилля на штоці R=18 кН
Хід штока S=320 мм
Час робочого ходу tР=6 с
Відношення часу холостого ходу до робочого tX/tP=0,65
Довжина трубопроводу l1=6 м
Довжина трубопроводу l2=5 м
Мастило І-12
Температура мастила в гідросистемі TМ = 50ºС
Температура навколишнього середовища TНС = 18ºС.

В ході виконання роботи був розрахований гідравлічний привод робочого органу, та виконано його аналіз. Також був проведений статичний розрахунок по вихідних даних, на підставі якого було підтверджено можливість використання розробленого гідроприводу. В ході проведення розрахунків я ознайомився з методикою проектування гідроприводів та застосуванням необхідної гідроапаратури. Дана курсова робота дозволила узагальнити та систематизувати теоретичні знання, які були отримані при вивченні курсу дисципліни “Гідравлічні системи автомобіля”, зокрема в галузі гідроприводів та гідроапаратури.

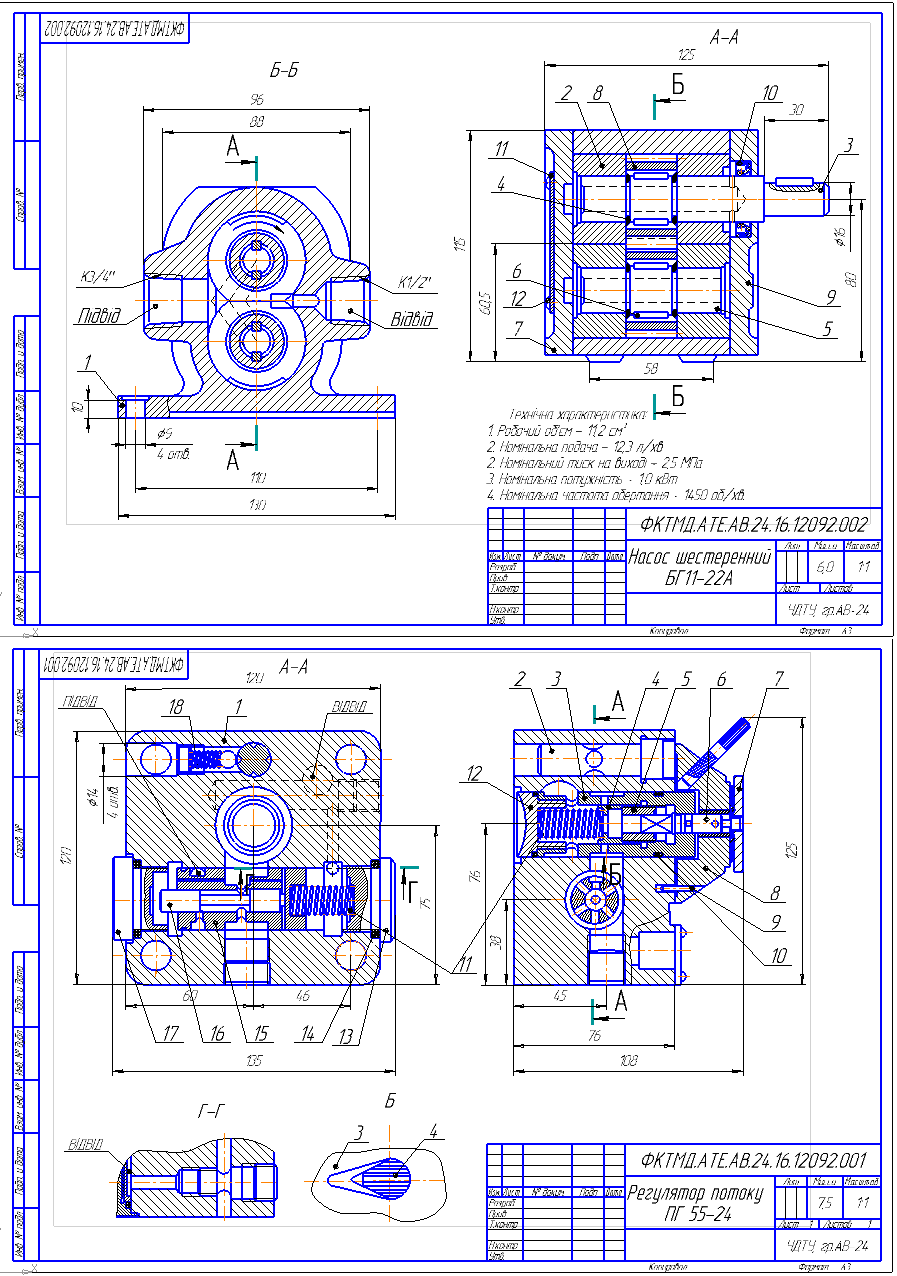

Графічна частина містить складальні креслення насоса шестеренного БГ11-22А і регулятора потоку ПГ55-24 зі специфікаціями.

Зміст
Вступ
1 Опис прийнятої гідросхеми і принципу роботи гідроприводу
2 Розрахунок основних параметрів гідроприводу
2.1 Визначення тиску в порожнинах нагнітання і зливу
2.2 Визначення діаметру поршня силового циліндра
2.3 Вибір гідроциліндра
2.4. Визначення витрати робочої рідини і вибір насоса
2.5 Розрахунок діаметру трубопроводу і швидкості руху рідини
2.6 Підбір гідроапаратури
2.7 Опис вибраної гідроапаратури
2.8 Визначення дійсних перепадів тиску
3 Визначення ККД гідроприводу
4 Розрахунок обєму гідробака
Висновок
Література
