Операция Укомплектация-2

Гидравлика снегопогрузчика

Белорусско-Российский университет
Кафедра "Строительно-дорожные, подъемно-транспортные машины и оборудование"
Курсовой проект по дисциплине "Гидравлика и гидропневмопривод"
На тему: "Снегопогрузчик"
Могилев 2012

В данном курсовом проекте рассматривается снегопогрузчик. Произведен расчет и выбор гидродвигателей по заданным нагрузкам; Расчет потерь давления в гидросистеме; Проверочный расчет гидросистемы.

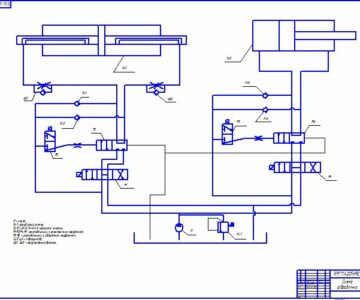

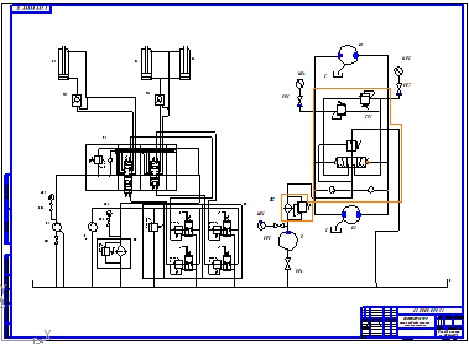

Графическая часть содержит схему гидравлическую принципиальную.
Курсовая работа содержит 1 лист формата А1 графической части, 26 страниц пояснительной записки, содержащей 3 рисунка, 6 таблиц и 7 источников.
Характеристика:
гидроцилиндр 1:
заданное усилие втягивания - 76 Н;
заданное усилие на выталкивание - 80 Н.
гидроцилиндр 2 и 3:
на втягивание - 80 Н;
на выталкивание 90 Н.
заданный момент на валу гидромотора - 60 Н*м

Состав: схема гидравлическая принципиальная (ГЗ), спецификация, ПЗ Язык документа

Софт: Компас-3D 13 SP21
