Гидропривод рабочего оборудования самоходной машины для разрушения мёрзлых грунтов

Белрусский национальный технический университет
Кафедра: Строительные и дорожные машины
Курсовой проект по дисциплине "Гидравлика, гидромашины и гидропривод"
На тему "Гидропривод рабочего оборудования самоходной машины для разрушения мёрзлых грунтов"
Минск 2013

В ходе выполнения курсового проекта проведена следующая работа: анализ литературных источников и патентный поиск прототипа,выбор прототипа и разработка принципиальной схемы гидропривода; расчёт гидропривода; выбор элементов гидропривода из существующей номенклатуры; детальная разработка конструкции отдельных узлов гидропривода; разработаны требования по технике безопасности.
Курсовой проект содержит 31 с., 9 рис., 3 табл., 10 источников, иллюстрированный материал 1 лист формата А1, 1 лист формата А2, 2 листа формата А3.

Техническая характеристика:
-Крутящий момент на первом рабочем органе - 28 кНм
-Крутящий момент на втором рабочем органе - 12 кНм
-Частота первого гидромотора - 970 об/мин
-Частота второго гидромотора - 950 об/мин

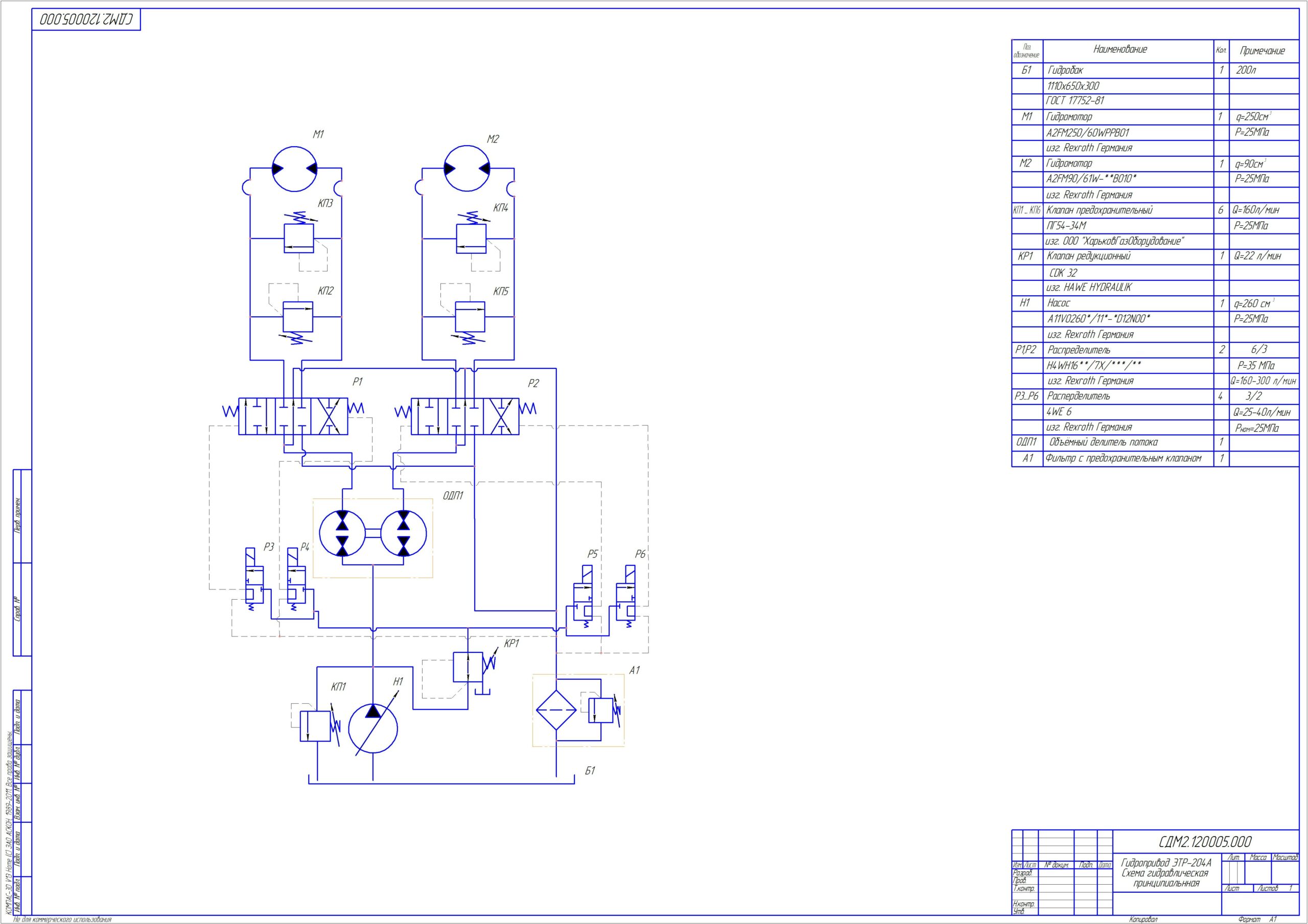

Состав: Гидропривод ЭТР-204А (Схема гидравлическая принципиальнная), Объёмный делитель потока (СБ), Деталировка ( вал, шестерня), Спецификация, ПЗ Язык документа

Софт: Компас-3D 13
