Гидропривод с гидродвигателем поступательного движения

Объемным гидроприводом называется совокупность объемных гидромашин, гидроаппаратуры, гидролиний (трубопроводов) и вспомогательных устройств, предназначенная для передачи энергии и преобразования движения посредством жидкости.
Объемные гидроприводы обладают рядом преимуществ, к которым относятся:
1. Бесступенчатое регулирование передаточного числа в широком диапазоне и возможность создания больших передаточных отношений;
2. Малая удельная масса;
3. Возможность простого и надежного предохранения приводящего двигателя от перегрузок;
4. Малая инерционность вращающихся частей, обеспечивающая быструю смену режимов работы (пуск, разгон, реверс, остановка);
5. Простота преобразования вращательного движения в возвратно-поступательное;
6. Возможность расположения гидродвигателя на удалении от источника энергии и свобода компоновки.

Разработан гидропривод со следующими характеристиками:
время рабочего хода tр = 12 сек,
время обратного хода tоб = 20 сек,
рабочая нагрузка Fр = 8 кН,
холостая нагрузка Fх = 0,3 кН,
длина рабочего хода Lп = 500 мм,
масса исполнительного органа mв = 250 кг.

Состав: ПЗ Записка, спецификация, схема, чертежи Язык документа

Софт: Компас V12

Каталог / Машиностроение и механика / Гидравлика и пневматика / Гидропривод с гидродвигателем поступательного движения

Просмотр файлов
Гидропривод/Гидроцилиндр мой.bak

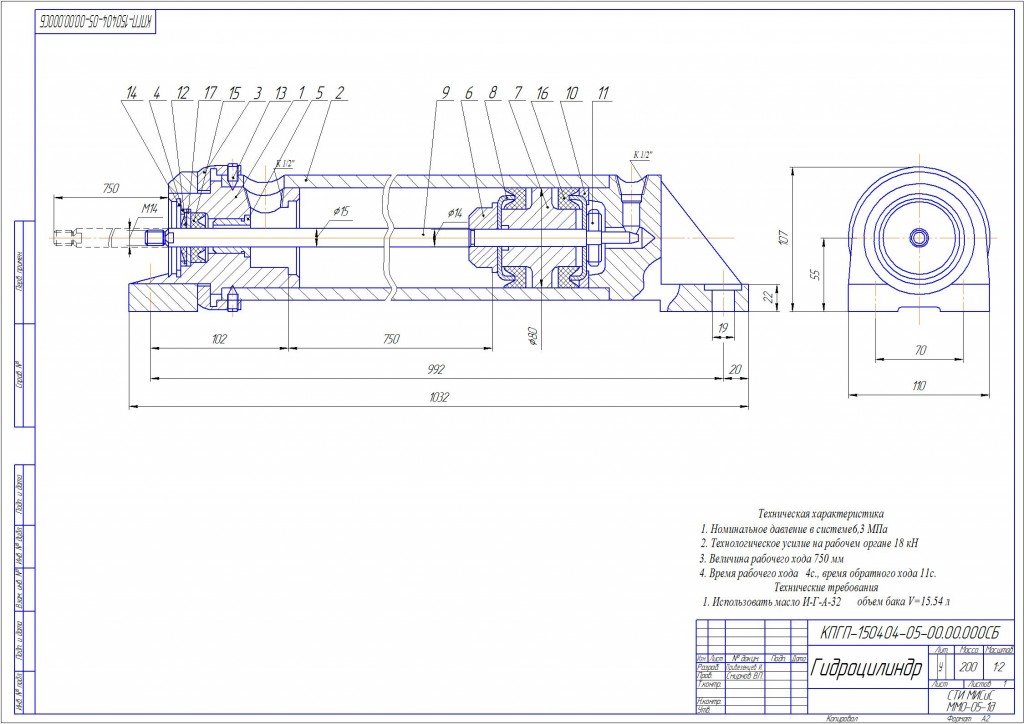

Гидропривод/Гидроцилиндр мой.cdw
Гидропривод/Гидроцилиндр мой.jpg
Гидропривод/ПЗ моя по гидроприводу.doc
Гидропривод/Спецификация на гидропривод 1 лист.bak
Гидропривод/Спецификация на гидропривод 1 лист.frw
Гидропривод/Спецификация на гидропривод 2 лист.bak
Гидропривод/Спецификация на гидропривод 2 лист.frw
Гидропривод/Схема гидропривода.bak
Гидропривод/Схема гидропривода.cdw
