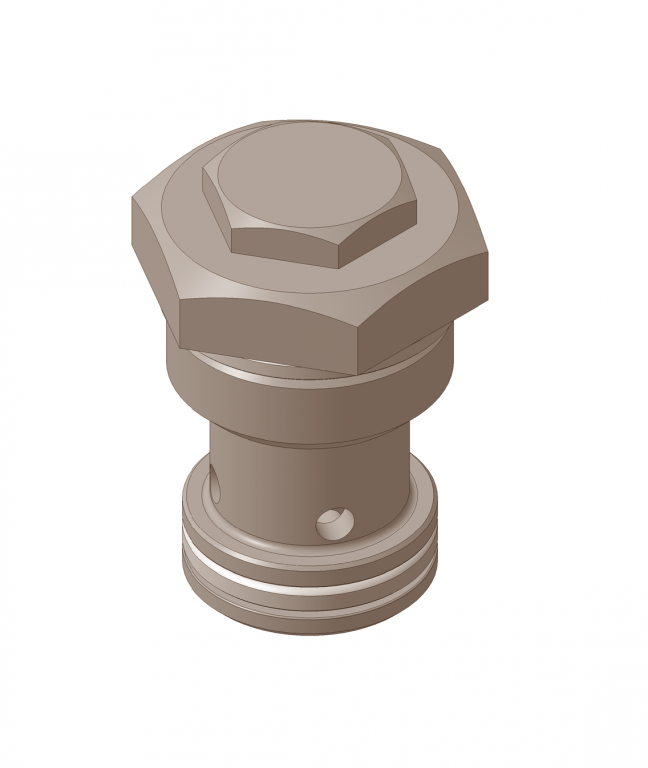

Клапан обратный 2D

Клапан обратный для гидравлических систем с рабочим давлением до 20 МПа. Может использоваться в гидрозамках, например, в гидроцилиндрах.

Состав: Сборочный чертеж (СБ), Спецификация, чертежи входящих деталей Язык документа

Софт: Компас v13

Просмотр файлов
КГ12.01.104 Пружина.cdw
КГ12.01.100 Клапан СП.cdw
КГ12.01.100СБ Клапан.cdw
КГ12.01.101 Пробка М20.cdw
КГ12.01.102 Корпус.cdw
КГ12.01.103 Клапан.cdw
