Клапан предохранительный по книге Боголюбова

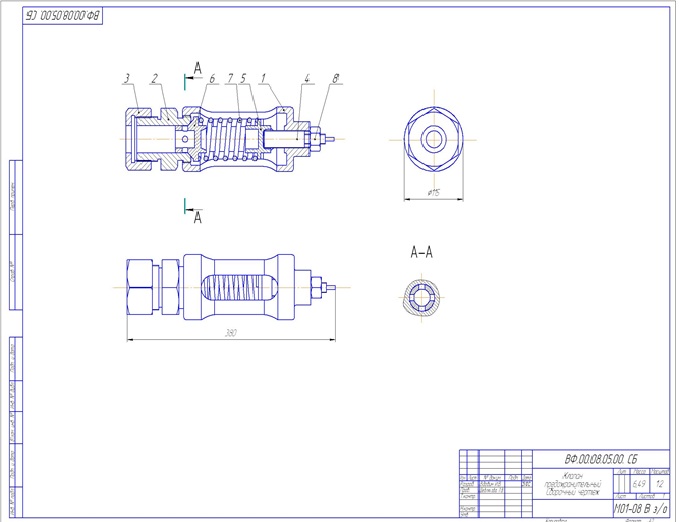

Рабочие чертежи клапана предохранительного по книге Боголюбова С.К.
Включает в себя все детали данной сборки.

Курсовая работа выполнена на основании документов:

1.1. Индивидуального задания на проектирование, вариант № 5
1.2. Стандартов ЕСКД:
-ГОСТ 2.104 - 2006. Основные надписи;
-ГОСТ 2.105 - 95. Общие требования к текстовым документам;
-ГОСТ 2.106 - 96. Текстовые документы;
-ГОСТ 2.109 - 73. Основные требования к чертежам;
-ГОСТ 2.315 - 68. Изображения упрощенные и условные крепежных деталей.
1.3. Государственные стандарты на детали разъемных и неразъёмных соединений.

Состав: Сборочный чертёж (СБ), Корпус, Опора, Пружина, Седло, Винт, Гайка, Пояснительная записка, Спецификация Язык документа

Софт: Компас V13

Каталог / Машиностроение и механика / Гидравлика и пневматика / Клапан предохранительный по книге Боголюбова

Просмотр файлов
Винт.cdw
Опора.cdw
Клапан.cdw
Седло.cdw
Спецификация.spw
Гайка.cdw
Спецификация-авто.spw
Пружина.cdw
Корпус.cdw
Сборочный чертеж.cdw
Пояснительная записка.kdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

5 КОММЕНТАРИЕВ

1
2015-05-22 в 18:11 Ответить

на 10 на 12 не смог открыть

    2
    2015-05-22 в 18:35 Ответить

    13-й и выше все открывает без проблем

3
2015-06-10 в 15:05 Ответить

открыаю и пишет: не найден файл модели

    4
    2015-06-10 в 15:54 Ответить

    состав прочитайте, нет там модели. И еще кнопка просмотр файлов для вас делалась.

5
2017-02-04 в 11:56 Ответить

Любопытная деталировка клапана. Например, винт поз.4 имеет резьбу М24*1,5, на который одевается стандартная гайка М24 (судя по спецификации имеет шаг 3). Соединение корпуса поз.1 и седла поз.2 резьба М76*2 и М72*3.
