Клапан для подачи защитного газа

На заводе РГТО разработан, изготовлен и внедрён газовый клапан, для включения и выключения подачи смеси аргона и углекислоты.
При сварке в среде защитного газа, электроклапаны часто выходят из строя, а при ручном открывании вентиля часть защитного газа расходуется впустую. Так же в связи с тем, что на заводе централизованная система подачи углекислоты, замечены частые скачки давления. При снижении давления возникают перебои в работе с электроклапаном: защитный газ поступает в околошовную зону с задержкой и при окончании сварки резко заканчивается, что влияет на качество шва и последующее увеличение трудоёмкости направленное на устранение вызванных дефектов.

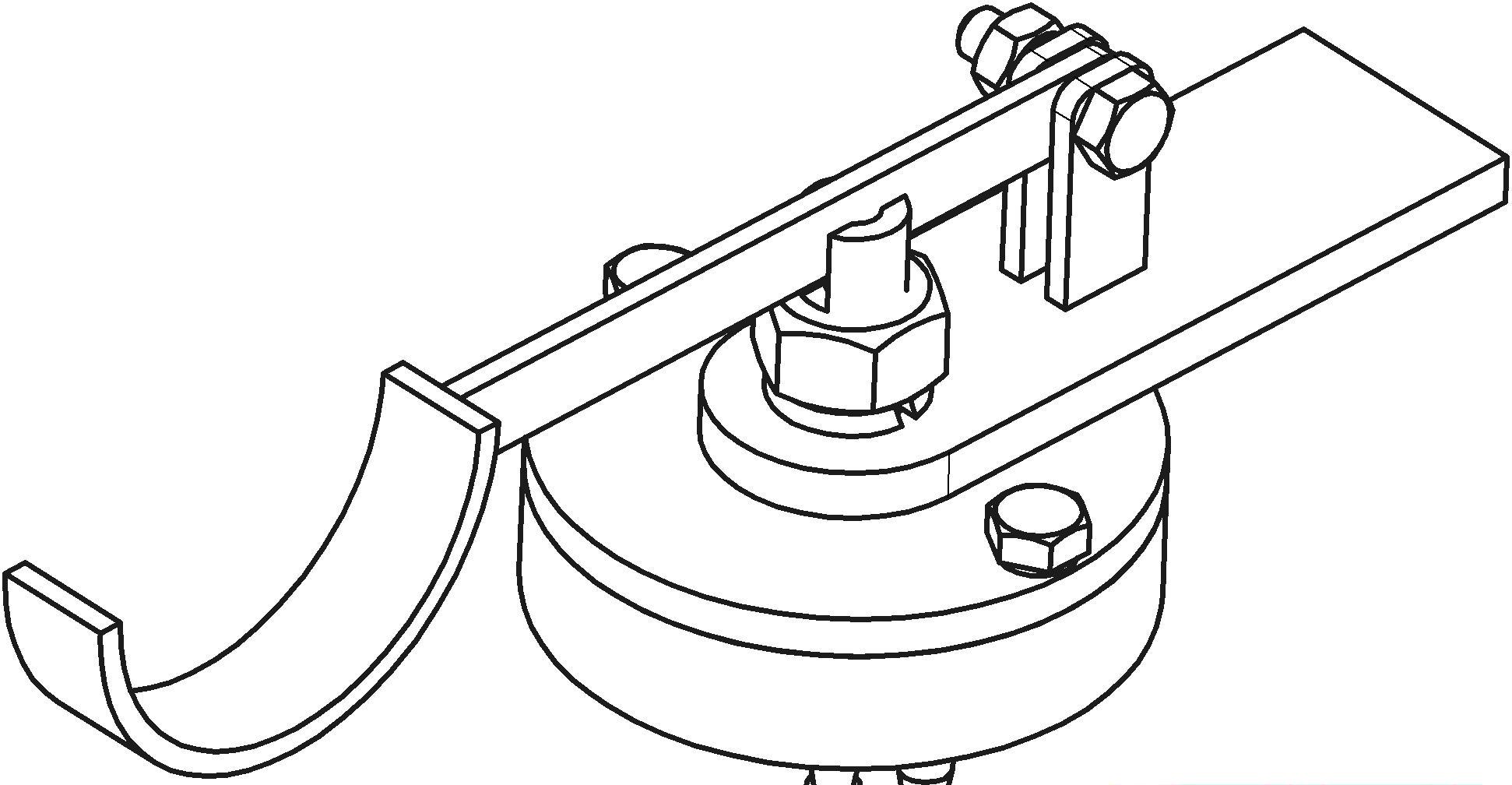

При использовании клапана нет необходимости в электроклапане и частом открывании и закрывании вентиля. Так в не рабочее время держатель находиться на рычаге клапана, который давит на клапан и мембрану, вследствие чего доступ защитного газа перекрыт, а во время работы электрогазосварщик берёт в руки держатель и освобождает рычаг, защитный газ под давлением поднимает мембрану и поступает в сопло держателя. Кронштейн поз.8 приваривается к консоли в горизонтальном положении в непосредственной близости к ПДГ-508М. Местонахождение клапана может быть выбрано сварщиком самостоятельно, учитывая особенности расположения консоли в кабине, высоту консоли и другие факторы.

Состав: 3D-модель, полный комплект конструкторской документации Язык документа

Софт: Компас-3D 14

Просмотр файлов
затвор/Клапан - 07А.4116.004.cdw
затвор/Клапан - 07А.4116.004.m3d
затвор/Клапан - 07А.4116.004.m3d.bak
затвор/Клапан для подачи защитного газа - 07А.4116.000.a3d
затвор/Клапан для подачи защитного газа - 07А.4116.000.a3d.bak
затвор/Клапан для подачи защитного газа Сборочный чертеж - 07А.4116.000 СБ.cdw
затвор/Клапан для подачи защитного газа Сборочный чертеж - 07А.4116.000 СБ.cdw.bak
затвор/Корпус - 07А.4116.001.cdw
затвор/Корпус - 07А.4116.001.m3d
затвор/Корпус - 07А.4116.001.m3d.bak
затвор/Кронштейн - 07А.4116.005.cdw
затвор/Кронштейн - 07А.4116.005.m3d
затвор/Кронштейн - 07А.4116.005.m3d.bak
затвор/Кронштейн - 07А.4116.008.cdw
затвор/Кронштейн - 07А.4116.008.m3d
затвор/Кронштейн - 07А.4116.008.m3d.bak
затвор/Крышка - 07А.4116.002.cdw
затвор/Крышка - 07А.4116.002.cdw.bak
затвор/Крышка - 07А.4116.002.m3d
затвор/Крышка - 07А.4116.002.m3d.bak
затвор/Мембрана - 07А.4116.009.cdw
затвор/Мембрана - 07А.4116.009.m3d
затвор/Мембрана - 07А.4116.009.m3d.bak
затвор/Ниппель - 07А.4116.003.cdw
затвор/Ниппель - 07А.4116.003.cdw.bak
затвор/Ниппель - 07А.4116.003.m3d
затвор/Ниппель - 07А.4116.003.m3d.bak
затвор/Планка - 07А.4116.006.cdw
затвор/Планка - 07А.4116.006.m3d
затвор/Планка - 07А.4116.006.m3d.bak
затвор/Прокладка - 07А.4116.010.cdw
затвор/Прокладка - 07А.4116.010.m3d
затвор/Прокладка - 07А.4116.010.m3d.bak
затвор/Седло - 07А.4116.007.cdw
затвор/Седло - 07А.4116.007.m3d
затвор/Седло - 07А.4116.007.m3d.bak
