Промотур КОМПАС v17

Корпус клапан воздушный

Магнитогорский государственный технический университет им. Г.И.Носова
Кафедра начертательной геометрии
Дисциплина "компьютерная графика"
Магнитогорск 2014

Клапан воздушный работает следующим образом. Компрессор, нагнетая воздух в ресивер, подает его в клапан. В этот момент клапан работает на закрытие, так как возвратная пружина и давление воздуха плотно прижимают прокладку клапана к выпускному отверстию каналов (входного и выходного).
Для срабатывания клапана достаточно нажать на регулировочный наконечник, который связан со штоком. Усилие передается на клапан и открывает выпускное отверстие.

Состав: Деталировка (корпус) Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов

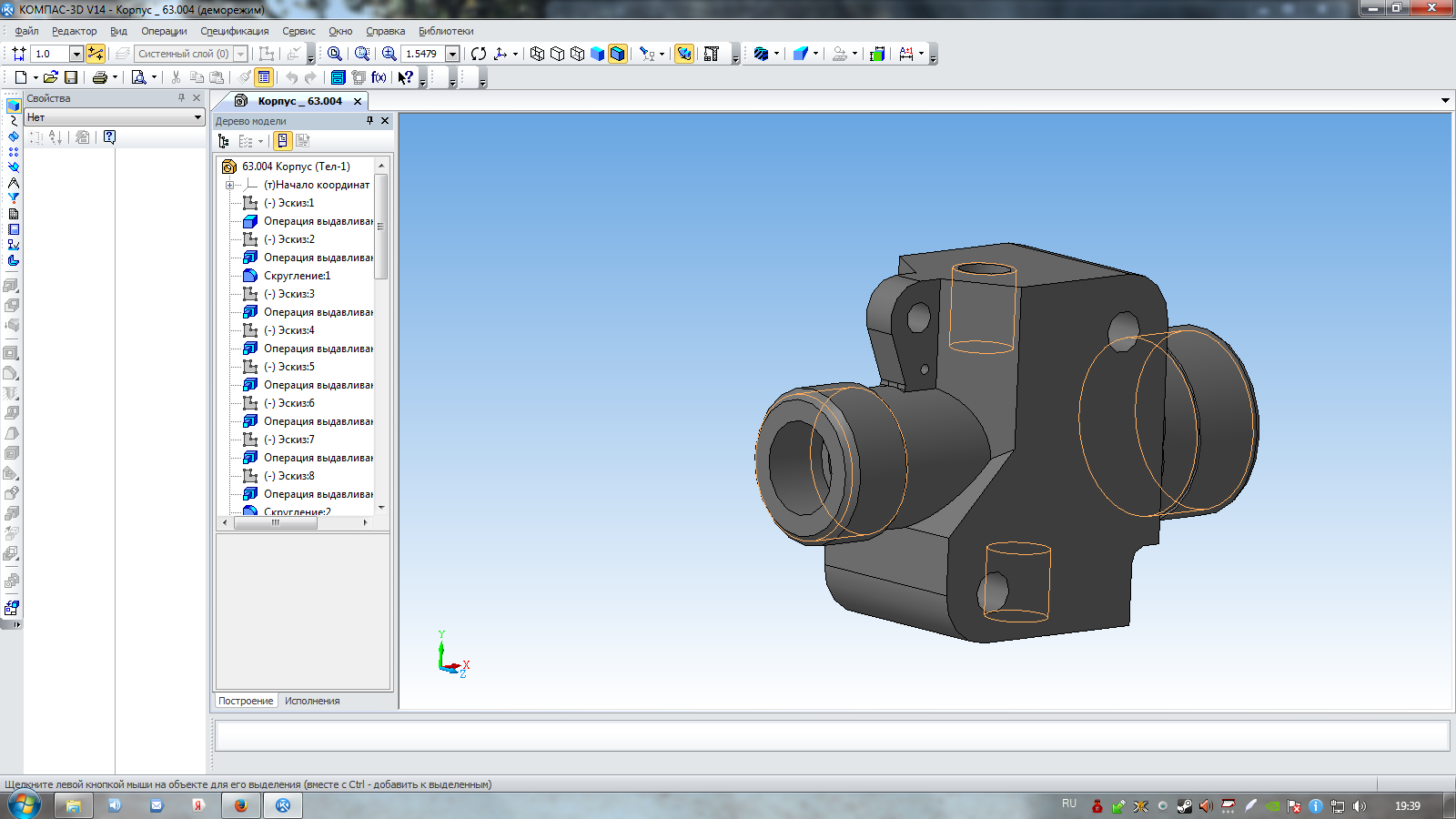

Корпус _ 63.004.m3d
