Обратный клапан №36.

Ивановский государственный энергетический университет им. В.И.Ленина
Кафедра конструирования и графики
Семестровое задание по дисциплине "Инженерная графика"
На тему: Чертежи деталей сборочной единицы"
Иваново 2017

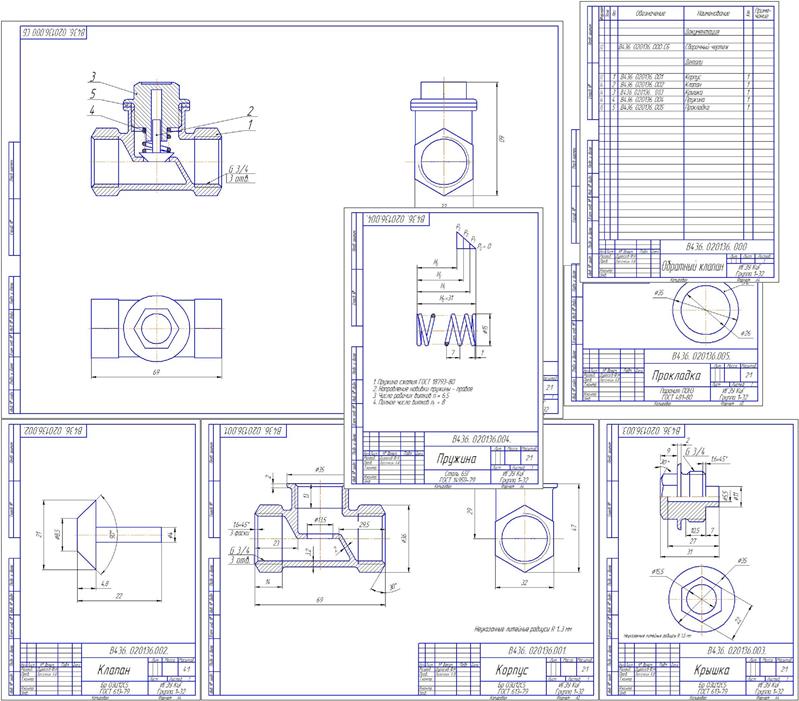

Исходные данные Обратный клапан. Исходные данные детали указаны на чертежах, Материалы из чего сделаны детали бы ли даны изначально: Корпус(Бронза), Клапан (Бронза), Пружина (Сталь), Крышка (Бронза), Прокладка (Паронит). Цель работы проецировать деталь в компас с реальной детали,сохранив размеры.
