«Разработка проектно-конструкторской документации на вентиль запорный»

Белорусский государственный технологический университет
Кафедра машин и аппаратов химических и силикатных производств
Курсовая работа по дисциплине "САПР машин и оборудования"
На тему «Разработка проектно-конструкторской документации на вентиль запорный»
Минск 2017

В курсовой работе приведены основные приемы работы в создании и редактировании ассоциативных видов с трехмерных моделей в системе Компас-График. Также проанализированы и описаны основные приемы работы в библиотеках, создание и редактирования трехмерных моделей в Компас-3D. Также создание собственной библиотеки 3D моделей.

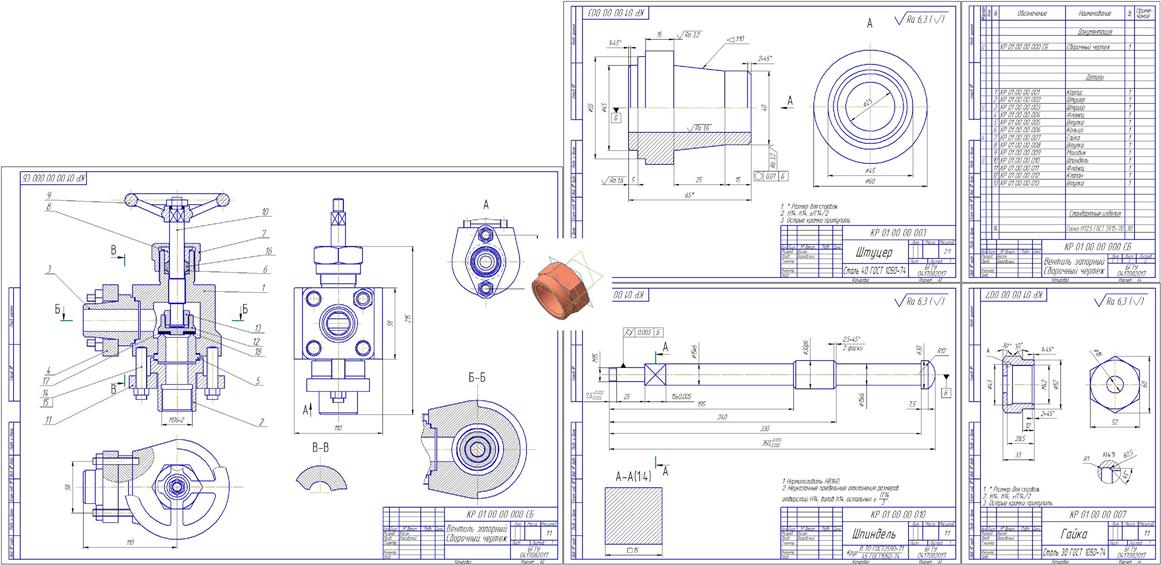

Графическая часть включает проектно-конструкторскую документацию на вентиль запорный:
- сборочный чертеж вентиль запорный – 1 лист А2;
- чертеж штуцера – 1 лист А3;
- чертеж гайки – 1 лист А4;
- чертеж шпинделя – 1 лист А3;
- трехмерная модель гайки сборе – 1 лист А4.
