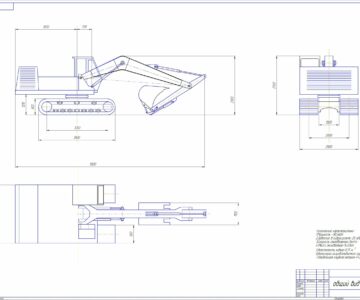

Курсовой проект Экскаватор гидравлический с ковшом объемом 1.4 куб. м

Полтавский национальный технический университет им. Юрия Кондратюка
Кафедра строительных машин и оборудования им. Александра Онищенка
Курсовой проект по дисциплине "Гидравлика и гидропривод"
На тему: "Расчет гидросистемы колесного экскаватора"
Полтава 2013

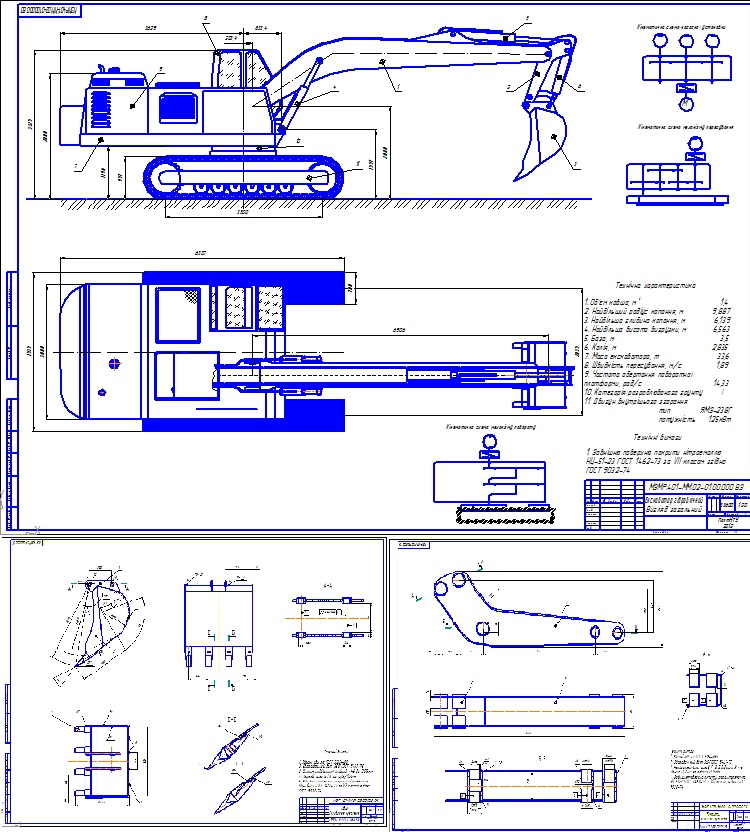

В данной курсовой работе производится расчет экскаватора с ковшом объемом 1.4 куб. м. Курсовой проект содержит 3 листа формата А1 графической части, 27 страниц пояснительной записки, содержащей 8 рисунков, 5 источников.

Технічна характеристика
1. Об'єм ковша, м 1,4
2. Найбільший радіус копання, м 9,887
3. Найбільша глибина копання, м 6,139
4. Найбільша висота вигрузки, м 6,563
5. База, м 3,5
6. Колія, м 2,835
7. Маса екскаватора, т 33,6
8. Швидкість пересування, м/с 1,89
9. Частота обертання поворотної
платформи, рад/с 14,33
10. Категорія розроблюваного грунту
11. Двигун внутрішього згорання
тип ЯМЗ-238Г
потужність 125кВт

Состав: Экскаватор гидравлический(ВО), Ковш (СБ), Рукоять(СБ), Спецификации, Расчет гидравлического экскаватора(ПЗ) Язык документа
