Курсовой проект по дисциплине "Монтаж теплотехнического и теплоенергетического оборудования"
На тему: " Технология монтажу бойлера для подогрева сетевой воды"
Винница 2014

В даному проекты розглядається технологія монтажу пароводяного теплообмінника. Виконана організація робочих місць. Розрахована захальна кількість днів та склад бригад.

– тиск пари Рп = 0,3 МПа;
– температура конденсата tк = 133,5 °С;
– температура води на вході (зимовий період) tв' = 60 °С;
– температура води на виході (зимовий період) tв" = 120 °С;
– грійне середовище – пара;
– нагріване середовище – вода;
– теплова потужність Q = 8000 кВт;
– діаметр труб теплообмінника d = 22/18 мм.

Состав: Ізометрична схема, Календарний план,ПЗ Язык документа

Софт: КОМПАС-3D 2012

Сайт: www

Каталог / Машиностроение и механика / Гидравлика и пневматика / Монтаж теплотехнического и теплоенергетического оборудования

Просмотр файлов
Календарний планЮЛЯ.cdw

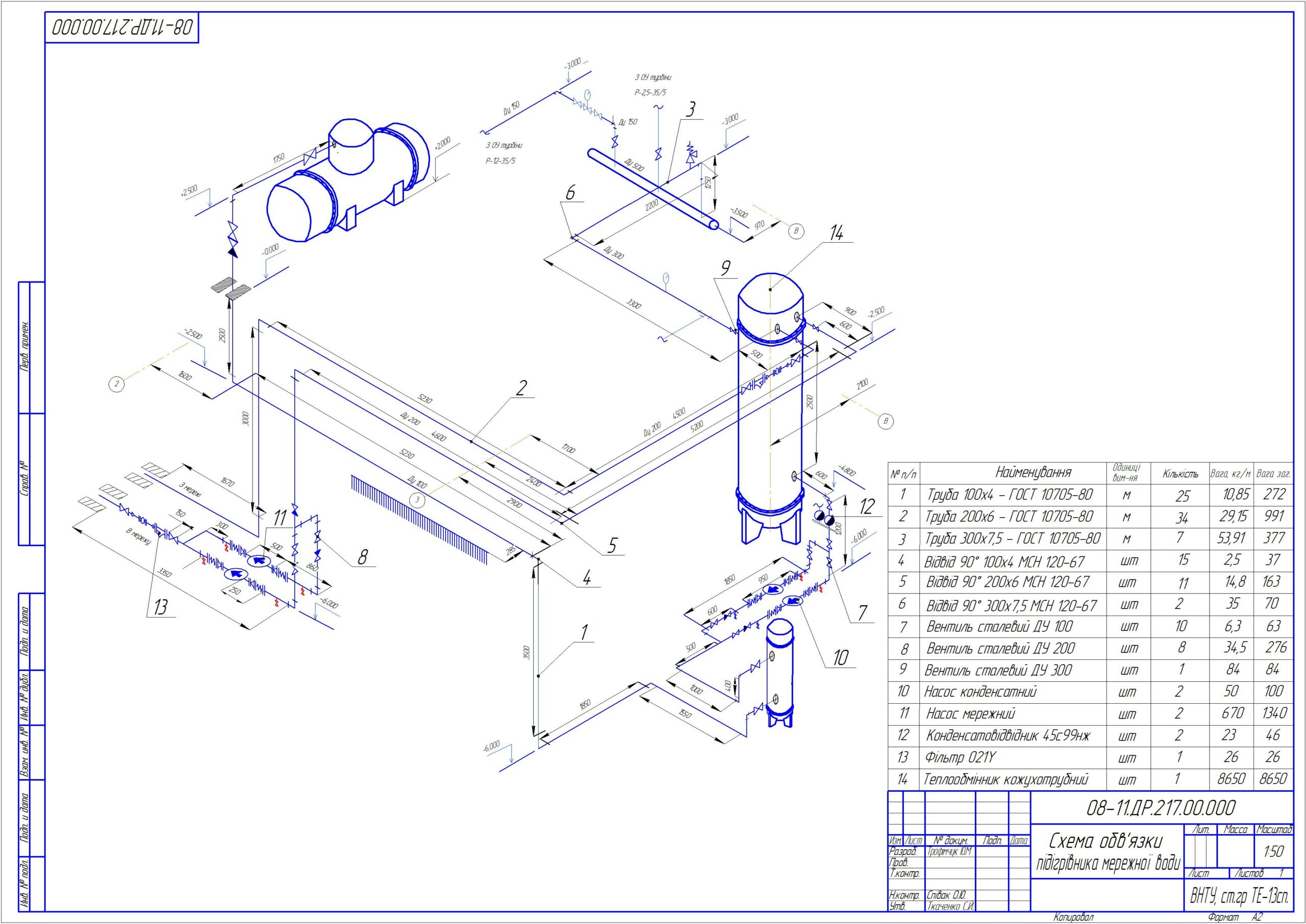

Монтажне кресленя.cdw
