Объемный гидропривод металлорежущего станка

ПРИАЗОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Металлорежущие станки и инструменты»
КОНТРОЛЬНАЯ РАБОТА По гидравлике и гидропневмоприводу
Тема Спроектировать объемный гидропривод металлорежущего станка (задание №25)

1 Описание работы гидропривода при выполнении элементов цикла.
2 Выбор рабочей жидкости.
3 Расчет гидравлического цилиндра.
4 Расчет расхода жидкости при перемещениях рабочих орга¬нов.
5 Расчет подачи насоса и его выбор.
6 Расчет трубопроводов и их выбор.
7 Выбор гидроаппаратуры,
8 Расчет потерь давления в гидросистеме.
9 Тепловой расчет гидросистемы.
10 График распределения давлений в гидросистеме.
11 Проектирование гидроцилиндра.

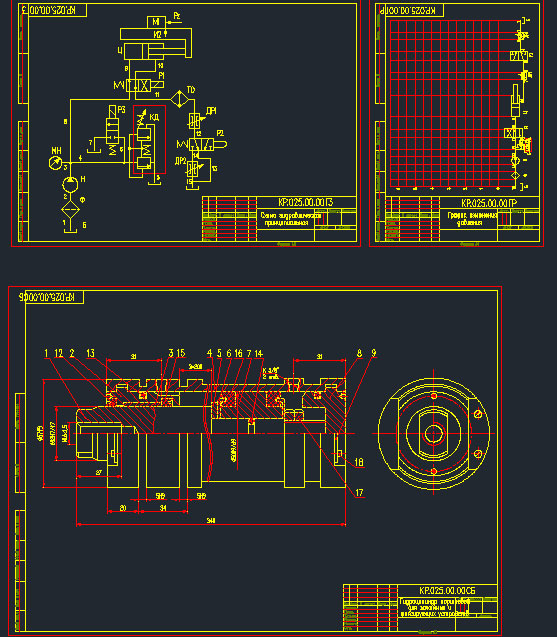

Чертежи: А2-гидроцилиндр, А3-схема гидравлическая, А4-график изменения давления.
Пояснительная записка А4-25 стр.

Скорости
V1=0,45 м/с
V2=450 мм/мин
V4=0,8 м/с

Усилия
Pz=4500 H

Массы
М1=250 кг
М2=250 кг

Длины трубопроводов
Lвсас.=1,9 м
Lслив.=2,3 м
Lнапорн.=15,0 м

Количество сопротивлений
n=13
