Панель гидравлического пресса

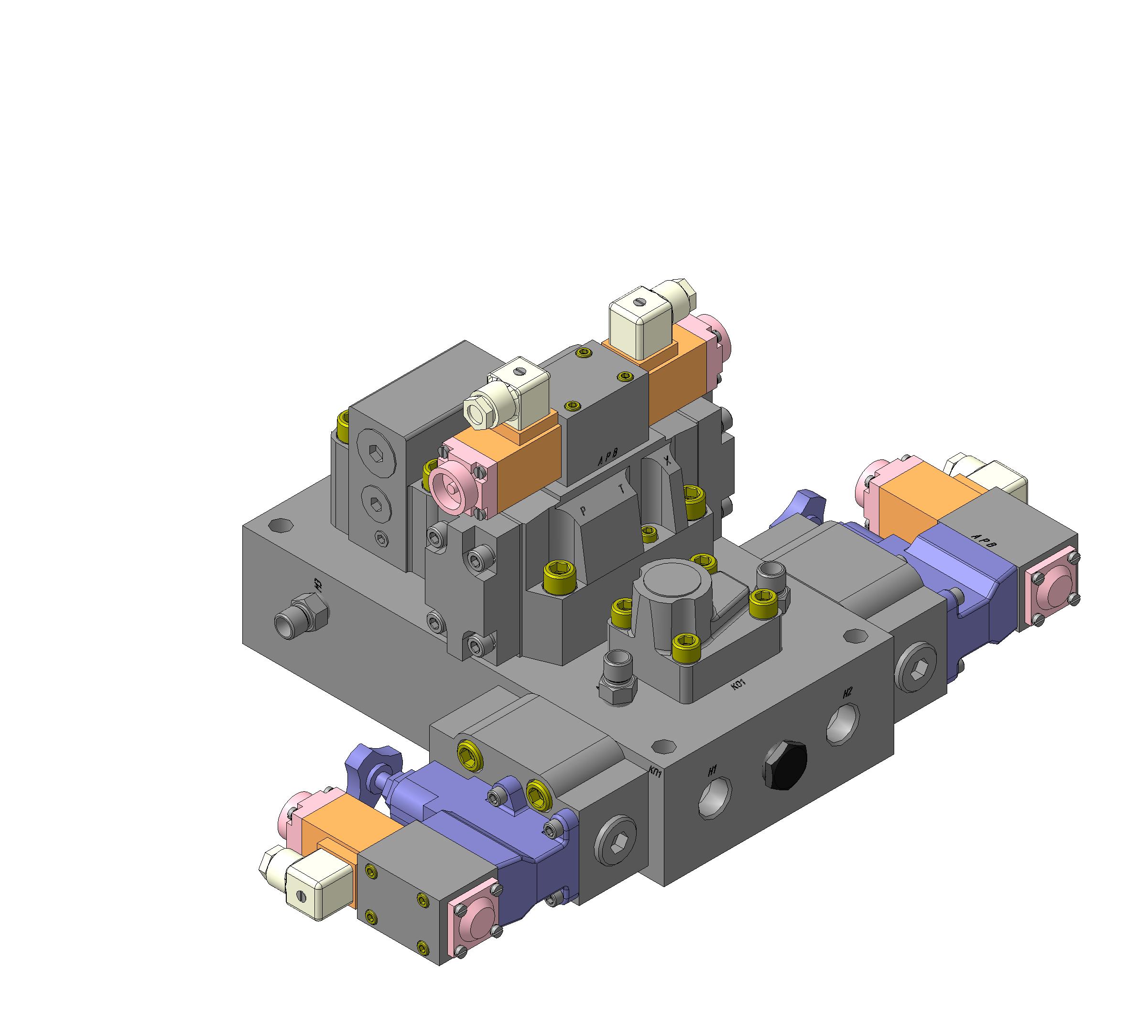

Панель гидравлического пресса служит для размещения гидроаппаратуры управляющей потоком масла. Схема подключения панели представлена в чертеже. К панели подсоединяются два насоса и гидравлический цилиндр. Каждый насос защищен предохранительным клапаном с электроуправлением. Есть возможность менять скорость перемещения штока гидроцилиндра за счет включения или отключения одного насоса. Для удержания штока пресса в верхнем положении предусмотрен клапан давления с обратным клапаном. Может применятся на гидравлических прессах машиностроительных и ремонтных предприятий.

Состав: 3Д сборка. 3Д модели комплектующих. Чертежи. Язык документа

Софт: КОМПАС-3D 14
