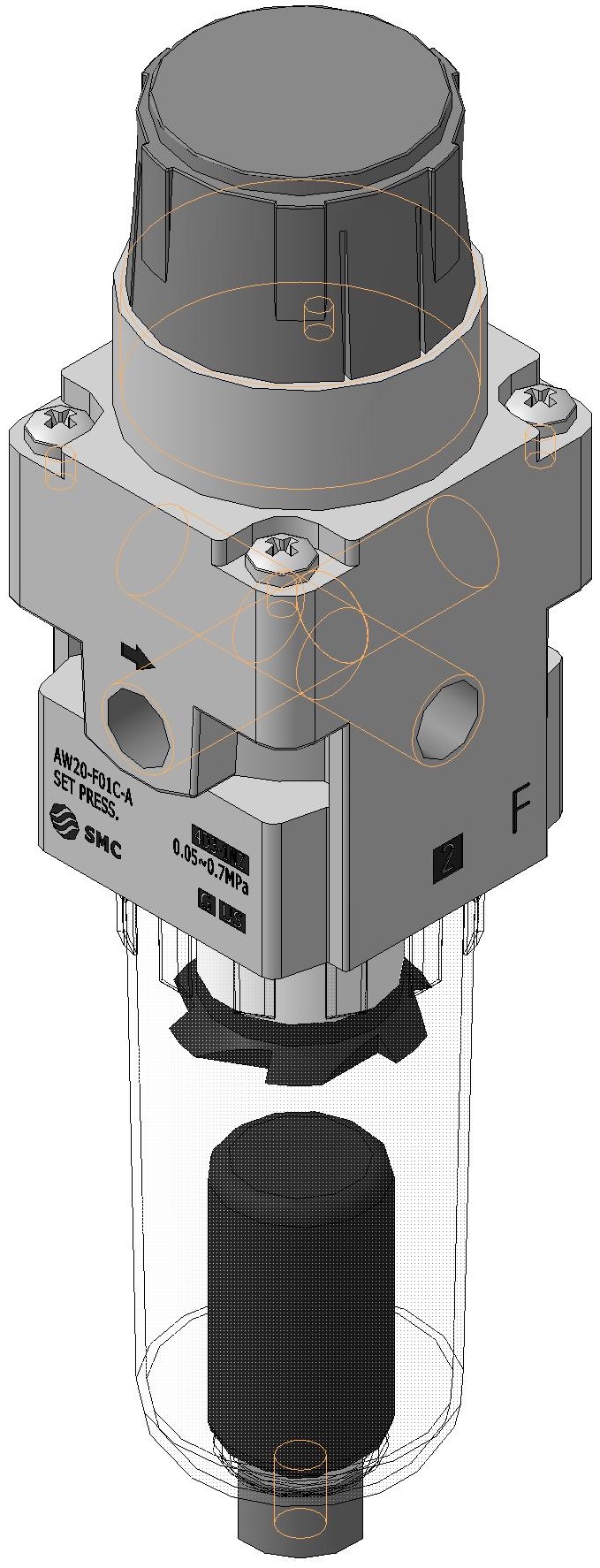

Пневматический фильтр-регулятор AW20-F01C-A 3D-модель

3D-модель Пневматический фильтр-регулятор AW20-F01C-A производства SMC Corporation. Комбинация двух устройств – воздушного фильтра и мембранного регулятора давления в одном корпусе.
Предназначен для удаления из сжатого воздуха механических загрязнений и конденсата, а также для понижения давления сжатого воздуха и поддержания его на заданном уровне.
• Наименование: AW20-F01C-A
• Номинальный расход: 550 норм.л/мин
• Присоединительная резьба: G1/8
• Резьба для присоединения манометра: G1/8
• Максимальное рабочее давление: 1 Мпа
• Диапазон регулирования: 0,05…0,7 Мпа
• Рабочая температура: -5…+60° С
• Тонкость фильтрации: 5мкм
• Объем резервуара: 8 см3

Состав: 3D-модель одной деталью Язык документа

Софт: КОМПАС-3D V16.1 х64

Каталог / Машиностроение и механика / Гидравлика и пневматика / Пневматический фильтр-регулятор AW20-F01C-A 3D-модель

Просмотр файлов
Фильтр-регулятор AW20-F01C-A.m3d
