Пневмоаппарат клапанный 68.000 СБ

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра начертательной геометрий
Дисциплина компьютерная графика

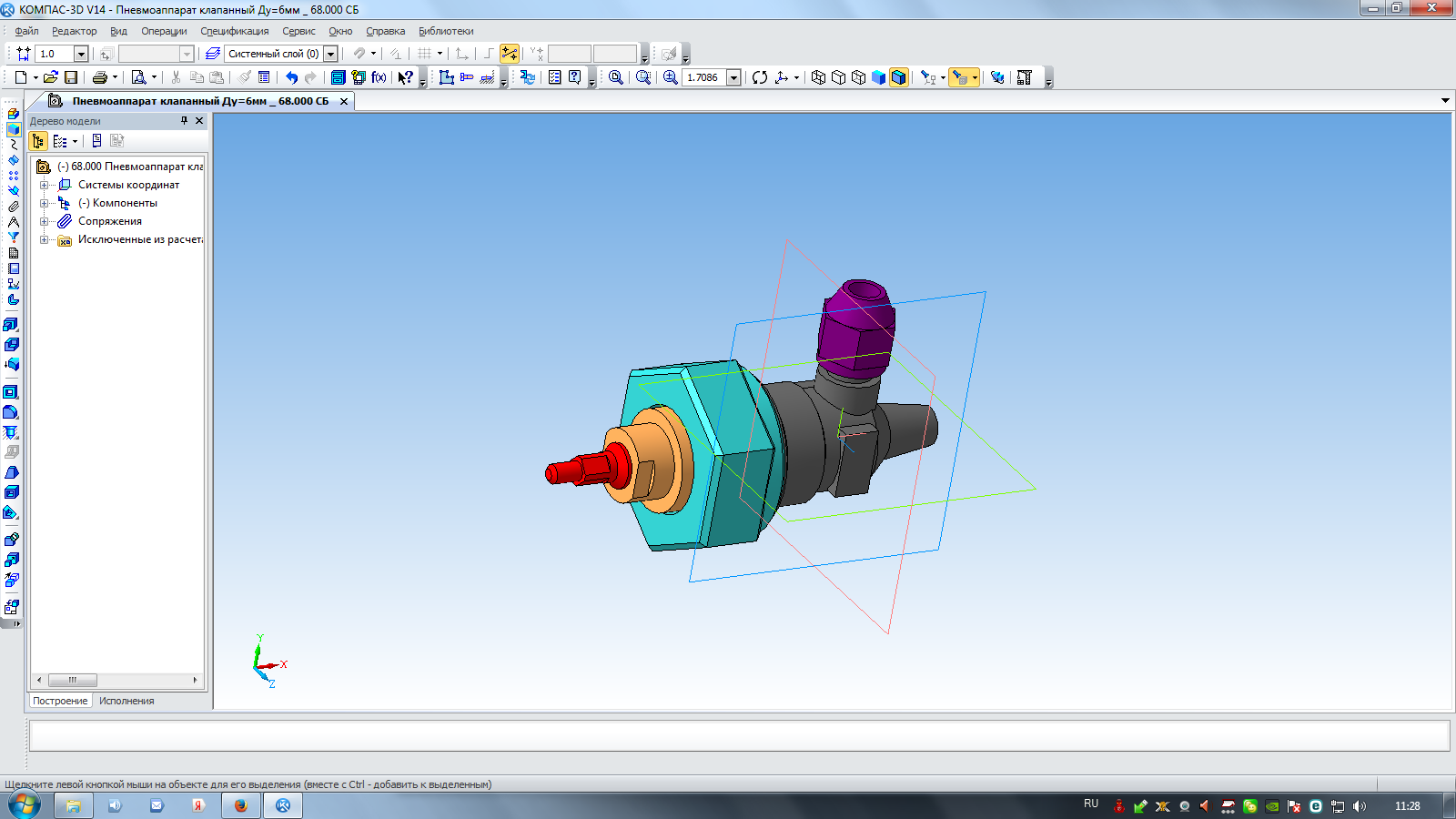

Клапанное устройство применяется для перекрытия воздушных линий с рабочим давлением до 1,58 МПа. Пневмоаппарат клапанный - индивидуальное задание из книги: Аксарин П.Е. Чертежи для деталирования. Задание по чертежу 68.000 СБ Пневмоаппарат клапанный

Состав: Сборка Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Пневмоаппарат клапанный/Втулка _ 68.002.m3d
Пневмоаппарат клапанный/Гайка _ 68.004.m3d
Пневмоаппарат клапанный/Гайка _ 68.008.m3d
Пневмоаппарат клапанный/Клапан _ 68.006.m3d
Пневмоаппарат клапанный/Корпус _ 68.009.m3d
Пневмоаппарат клапанный/Мембрана _ 68.005.m3d
Пневмоаппарат клапанный/Пневмоаппарат клапанный Ду=6мм _ 68.000 СБ.a3d
Пневмоаппарат клапанный/Пневмоаппарат клапанный Ду=6мм _ 68.000 СБ.cdw
Пневмоаппарат клапанный/Пневмоаппарат клапанный Ду=6мм _ 68.000.spw
Пневмоаппарат клапанный/Пружина _ 68.007.m3d
Пневмоаппарат клапанный/Тарелка _ 68.003.m3d
Пневмоаппарат клапанный/Шпиндель _ 68.001.m3d
Пневмоаппарат клапанный
