Пневмоцилиндр двустороннего действия

Пневмоцилиндры являются исполнительными механизмами пневмосистем и предназначены для преобразования энергии сжатого воздуха в механическое линейное перемещение.

Рабочая среда Воздух (тонкость очистки - 25 мкм)
Рабочее давление, кгс/см2 0,1 - 1,0МПа
Рабочая температура, °С 0 - 80
Диапазон скоростей, мм/с 10 - 1000
Стандарт ISO 6432, CETOP RP52P
Принцип действия двустороннего действия

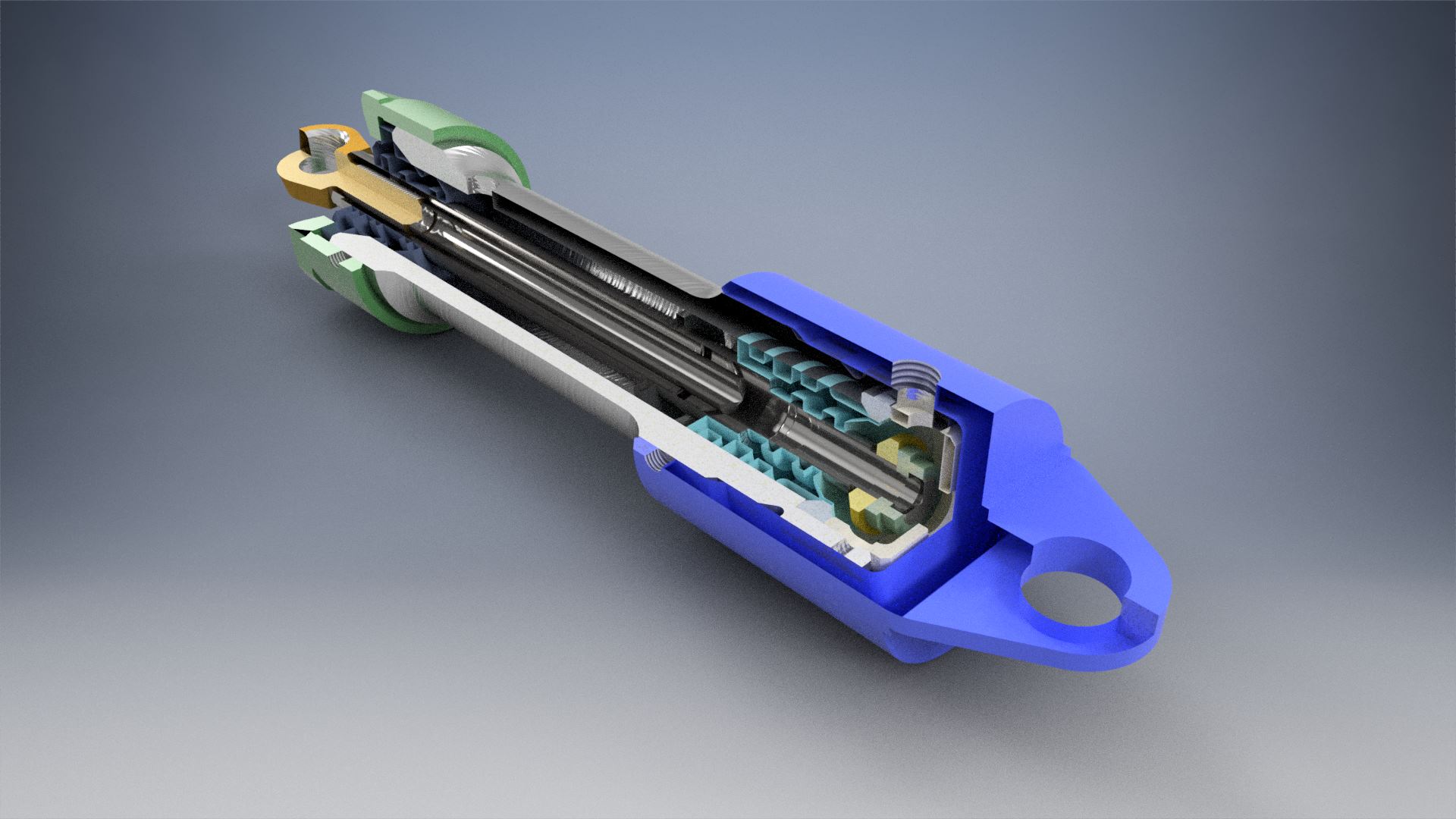

3D Сборка пневмоцилиндра выполнена в рамках тренировки к чемпионату профессионального мастерства WorldSkills

Состав: 3D Сборка

Софт: Autodesk Inventor 2018

Файлы:
комплект/
комплект/Workspace/
комплект/Workspace/07 гайка.ipt
комплект/Workspace/11 кольцо.ipt
комплект/Workspace/05 втулка.ipt
комплект/Workspace/06 проушина.ipt
комплект/Workspace/00 пневмоцилиндр.iam
комплект/Workspace/04 крышка.ipt
комплект/Workspace/03 цилиндр.ipt
комплект/Workspace/08 кольцо.ipt
комплект/Workspace/02 поршень.ipt
комплект/Workspace/10 полукольцо.ipt
комплект/Workspace/09 втулка.ipt
комплект/Workspace/01 шток.ipt
комплект/OldVersions/
комплект/00 пневмоцилиндр.ipj.old
комплект/packngo.log
комплект/00 пневмоцилиндр.ipj
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
