Поворотный гидродвигатель

БНТУ
Кафедра Металлорежущие станки и инструменты
Дисциплина: Гидропривод
Тема: Разработка гидравлического привода манипулятора
Минск 2013

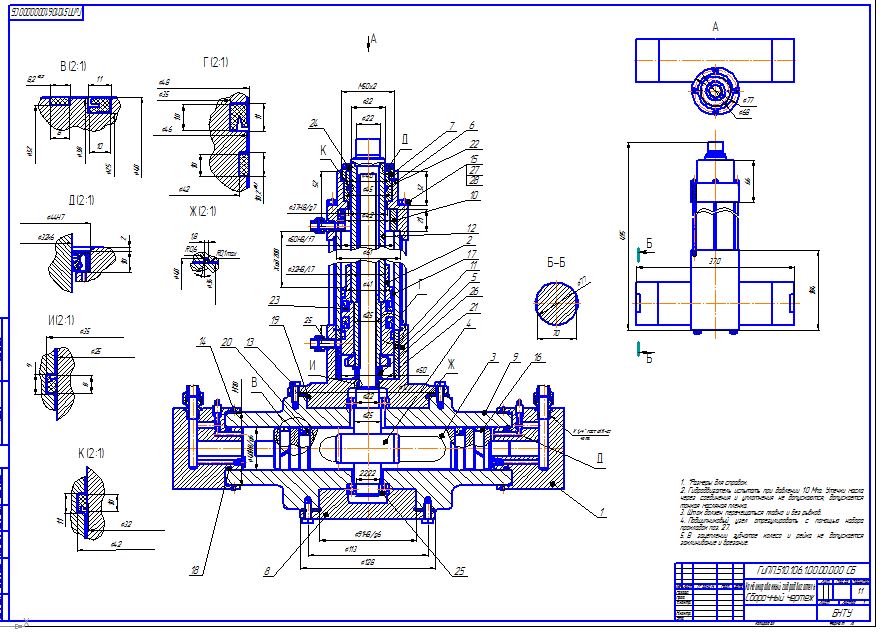

Сборочный чертеж поворотного гидродвигателя.
Технические характеристики:
Скорость линейного перемещения - 4 м/с
Длинна хода - 0.5 м
Угол поворота кантователя - 360 град
Момент на валу - 100 Нм
Расчетное давление - 3.2 МПа

Состав: Гидродвигатель поворотный (СБ), Схема гидравлическая, Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Схема гидравлическая.cdw
Записка.docx
Сборочный чертеж.cdw
Спецификация Комбинированный Апенко1.spw
