Пресс гидравлический ручной напольный 20т

Дальневосточный федеральный университет
Кафедра ТМ и ТТП дисциплина «Технологическое Оборудование»
Чертеж пресс гидравлический ручной напольный
2013

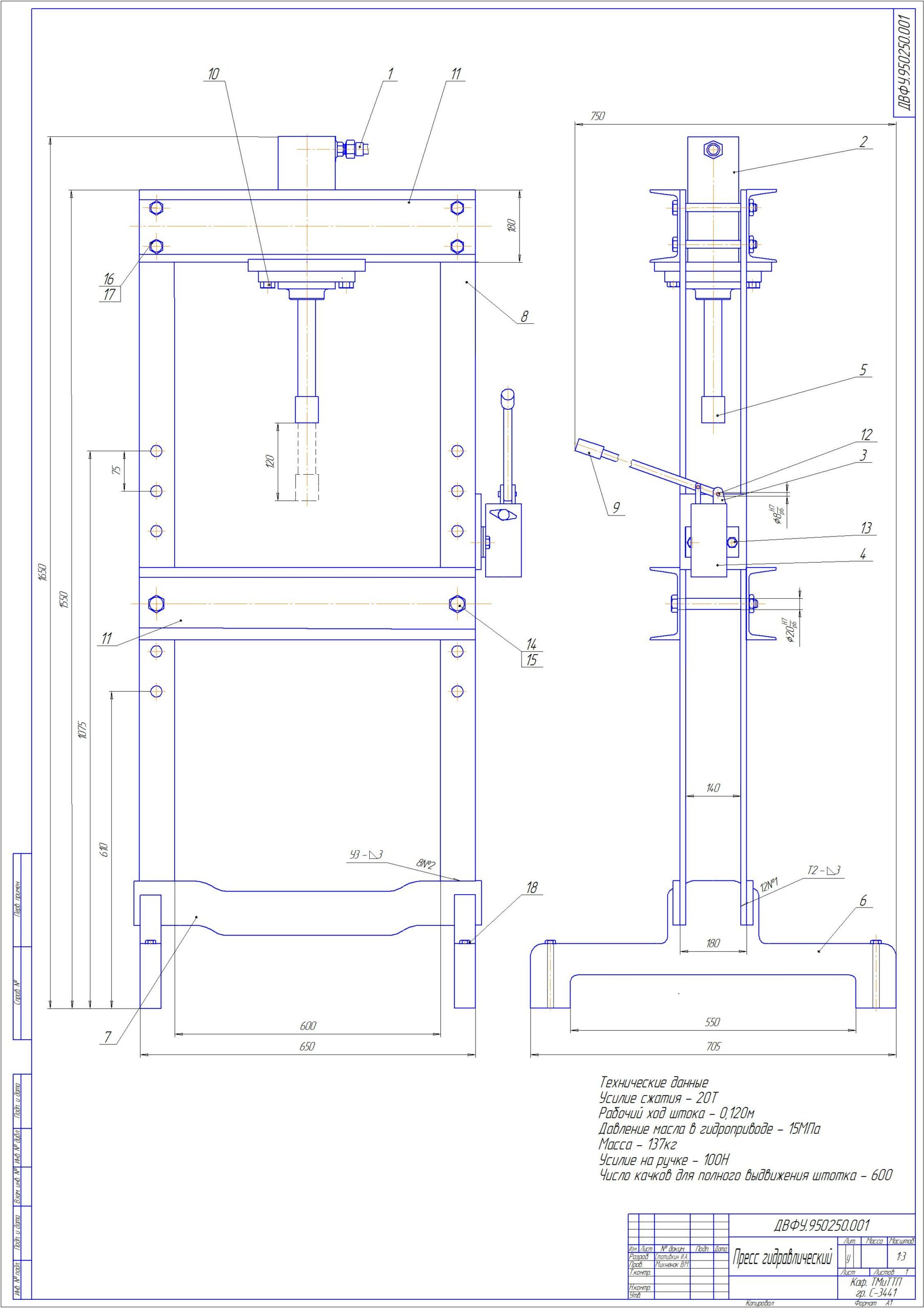

Сборочный чертёж Пресса гидравлического напольного, ручного. Ombra 20т. Приложение к курсовому проекту.

Технические данные
Усилие сжатия - 20Т
Рабочий ход штока - 0,120м
Давление масла в гидроприводе - 15МПа
Масса - 137кг
Усилие на ручке - 100Н
Число качков для полного выдвижения штотка - 600

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 13

Файлы:
Спецификация.cdw
сборочный чертеж.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Vanok-91@mail.ru
Дата: 2017-05-30
Просмотры: 5613
6 комментариев
    1
    Пользователь

    в этот чертёж входит деталировка?

      2

      В архиве один чертеж как на картинке и спецификация.

    3

    какой формат у чертежа? А3?

      4

      Формат А1

    5

    Такой вопрос , это работа или черновик ? Потому как не проставить столько размеров на итоговом чертеже ... Я вас не понимаю , выставлять незавершенную работу . Или это на картинке черновик , а скачиваешь оригинал ?

      6

      нет в архиве такой же чертеж как на картинке, это обычная студенческая работа (учебный чертеж)
