Проектирование электрогидравлического усилителя мощности

ИНЭКА,
Кафедра - "Теплоэнергетика и Гидропневмоавтоматика"
Дисциплина - Гидропневмопривод и Средство Автоматики (ГППиСА)
Тема - Проектирование электрогидравлического усилителя мощности
2012 год

Под электрогидравлическим усилителем мощности (ЭГУ) понимают устройство для преобразования и усиления мощности входного электрического управляющего сигнала в мощность направленного потока рабочей жидкости в соответствии с командной информацией.

Техническая характеристика:
1. Номинальное давление питания Рн = 17 МПа.

2. Давление слива Рс = 0,17 МПа.

3. Номинальный расход через электрогидравлический усилитель Qн = 78 л/мин.

4. Максимальный угол поворота якоря электромеханического преобразователя αя=2 град.

5. Температура рабочей жидкости tж =38 0С.

6. Частота движения золотника ω = 43 Гц.

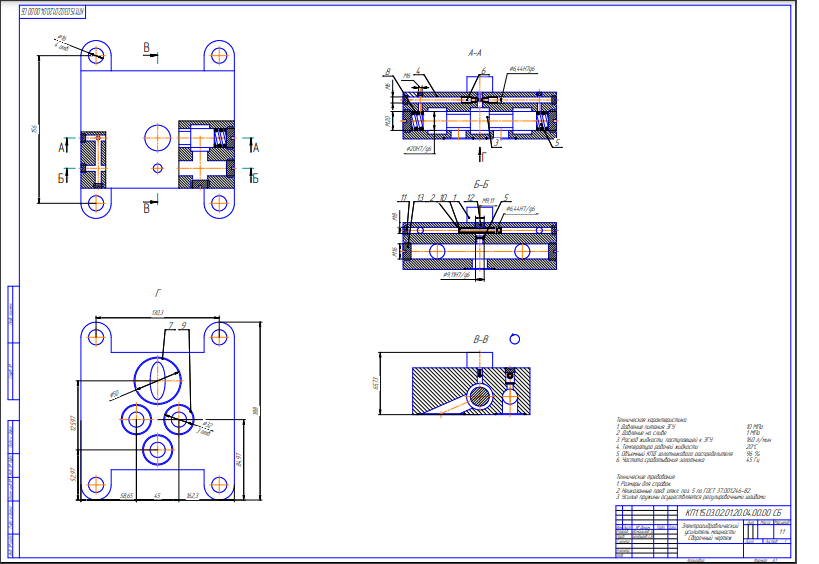

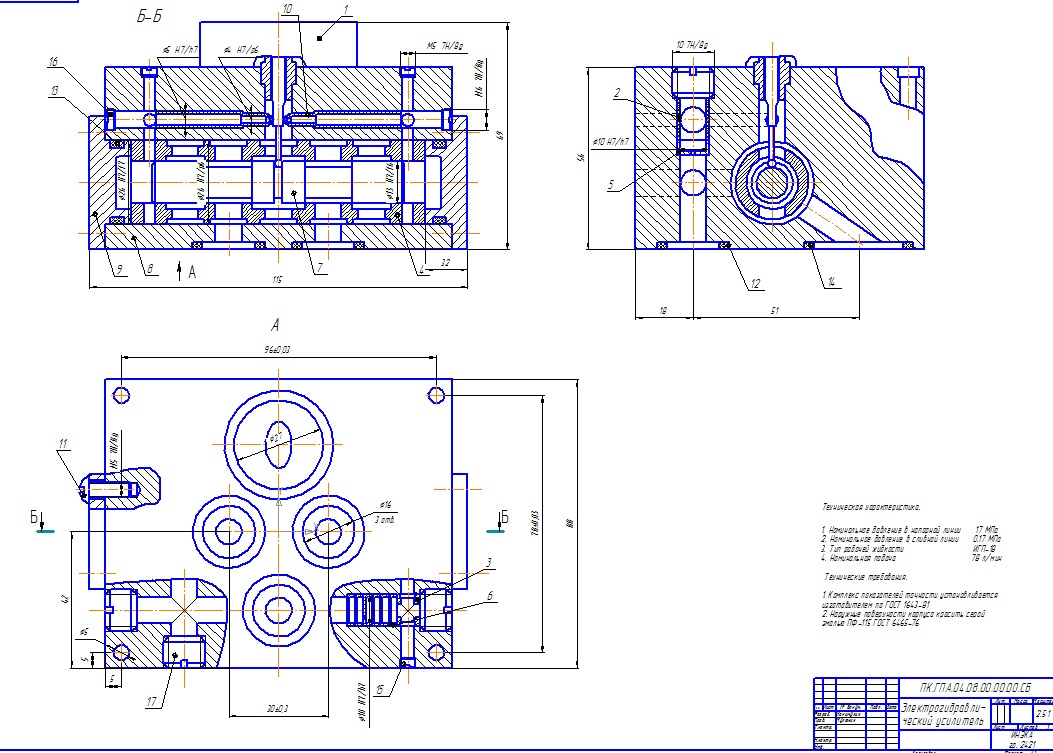

Состав: Пояснительная записка (ПЗ), Сборочный чертеж (СЧ), деталировка (корпус, золотник, крышка, гильза, сопло), Спецификация Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Каталог / Машиностроение и механика / Гидравлика и пневматика / Проектирование электрогидравлического усилителя мощности
