Проектирование гидропанели нагрузка 800кг

Омский государственный технический университет
Кафедра металлорежущие станки и инструменты
РГР по дисциплине "Приводы металлорежущих станков"
На тему "Проектирование гидропанели"
Омск 2017

Исходные данные : Нагрузка 800 кг, рабочая подача 1000 мм/мин, скорость быстрого подвода 6000 мм/мин, диаметр поршня Dп = 9 см, диаметр штока dшт = 4 см

В данной работе проектируется гибропанель. Проведен подбор элементов гидропанели.

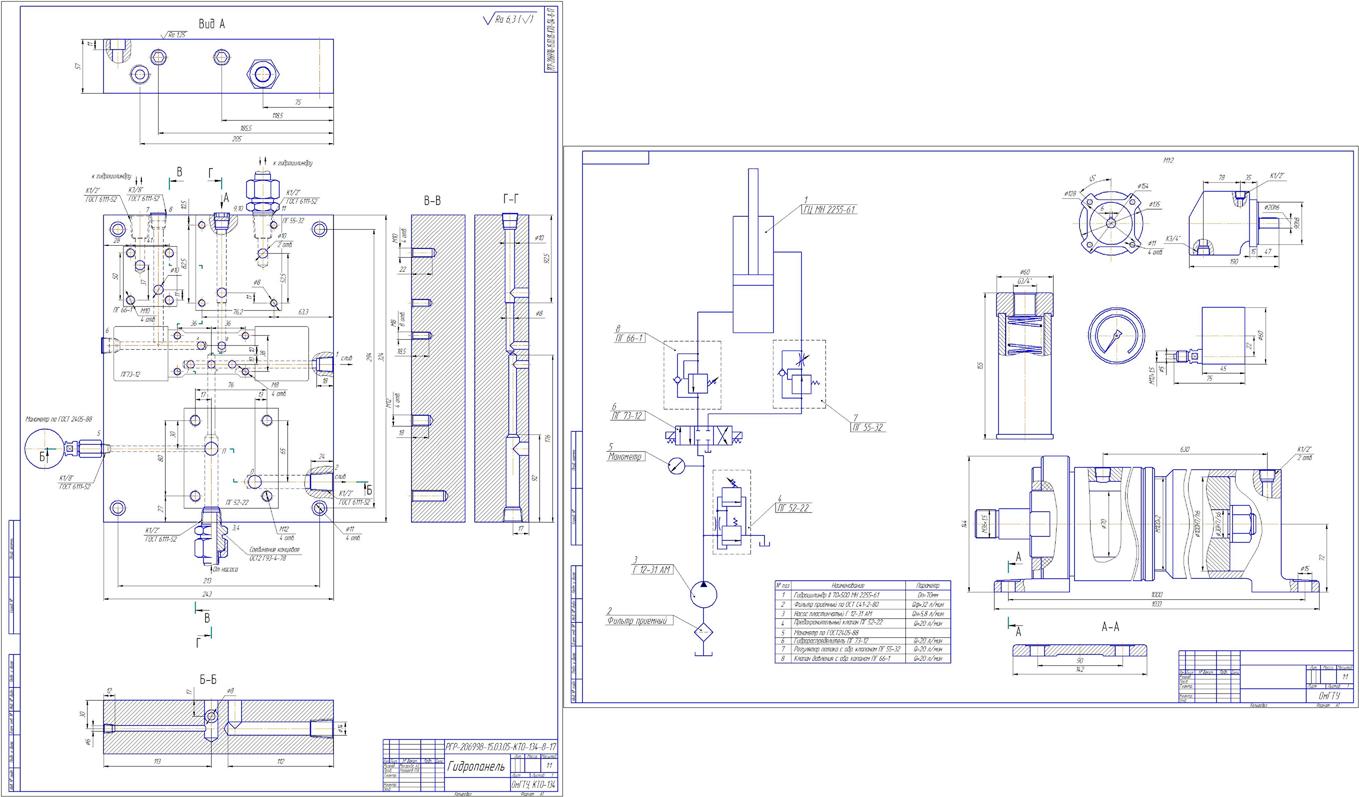

Графическая часть содержит чертеж гидропанели, и схему с присоединением.

Содержание
Введение
Задание
1. Схема
2. Расчет основных параметров в гидравличекой системе
3. Подбор элементов гидросистемы
3.1 Насос
3.2 Фильтр
3.3 Манометр
3.4 Регулятор потока
3.5 Гидрораспределители
3.6 Клапан давления
3.7 Гидроцилиндр
Заключение
Список литературы

Состав: Гидропанель, схема гидропанели и присоединение Язык документа

Софт: КОМПАС-3D 16

Файлы:
схема+присоед.cdw
Гидропанель.cdw
Записка.docx
