Проектирование поршневого гидроцилиндра двухстороннего действия с односторонним штоком

Сибирская государственная автомобильно-дорожная академия
(СибАДИ)
Кафедра «Подъемно-транспортные, тяговые машины и гидропривод»
Курсовая работа по дисциплине "Гидравлические системы"
На тему "Проектирование гидроцилиндра"
Омск 2016

Номинальное давление, МПа 12,5
Усилие на штоке гидроцилиндра, кН 25
Скорость перемещения штока гидроцилиндра, м/с 0,45
Ход поршня, мм 630
СОДЕРЖАНИЕ

ВВЕДЕНИЕ……………………………………………………………….....3
1. Исходные данные для проектирования гидроцилиндра двухстороннего действия с односторонним штоком …………………………………………...4
2. Определение мощности гидропривода и насоса……………......……...5
2.1.Выбор насоса и его параметров …………………………………..…...6
2.2. Расчет диаметров гидроцилиндра и элементов гидросистемы……..7
3. Определение внутреннего диаметра гидролиний ……………............10
4. Конструирование основных элементов гидроцилиндра …...………..12
5. Усилие, создаваемое гидроцилиндром …………………………...…..13
6. Расчёт силового гидроцилиндра ………………………..…..................14
6.1. Расчет толщины стенки гидроцилиндра ……………………………15
6.2. Расчет толщины днища гидроцилиндра ……………………………15
7. Расчет гидроцилиндра на прочность и устойчивость …………..…...16
ЗАКЛЮЧЕНИЕ……………………………………………………..…......20
СПИСОК ЛИТЕРАТУРЫ……………………………………………..….21

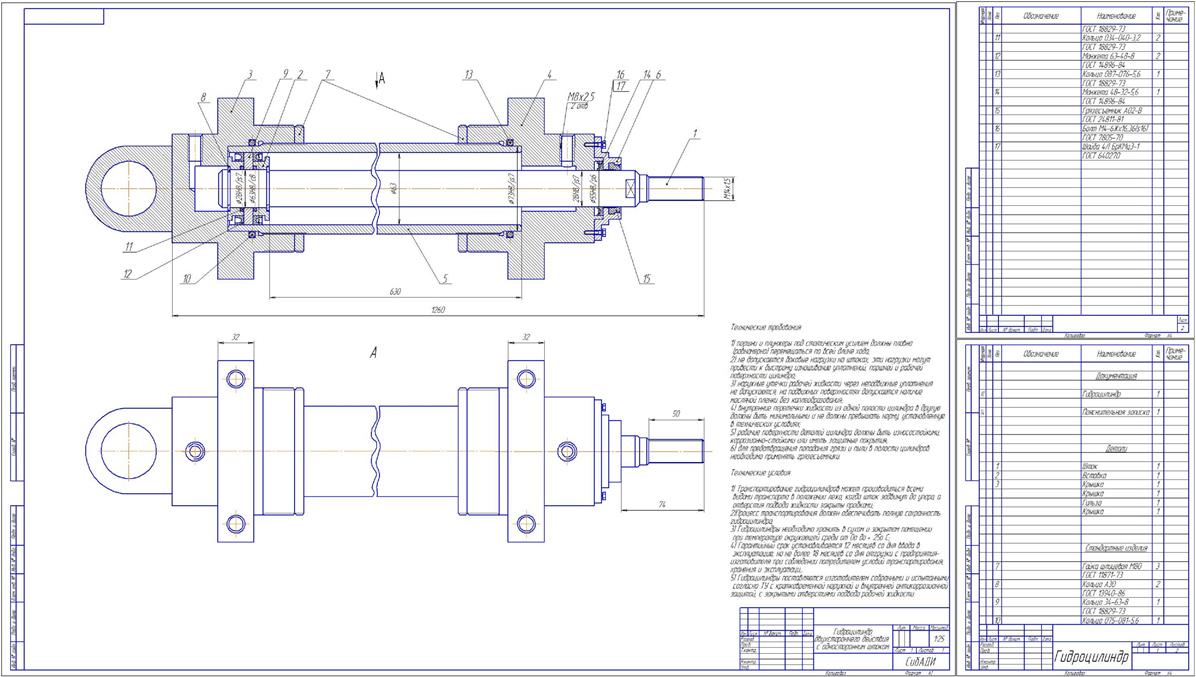

Состав: ПЗ. гидроцилиндр (СБ), Спецификация. Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
Chertezh-gidrotsilindr.cdw
Проектирование гидроцилиндра.doc
Спецификация_гидроцилиндр.spw
