Расчет гидропривода автомобильного крана

Сибирская государственная автомобильно-дорожная академия
Кафедра Гидромеханики
Курсовой проект по дисциплине "Гидравлика и гидропневмопривод"
На тему "Расчет гидропривода автомобильного крана"
Омск 2015

Исходные данные для расчета объемного гидропривода

Номинальное давление в гидросистеме рном, МПа 12,5
Момент на валу гидромотора М, кН•м 0,17
Частота вращения вала гидромотора nм , об/с 12
Длина гидролинии от бака к насосу (всасывающей) lвс, м 0,8
Длина гидролинии от насоса к распределителю (напорной) lнап, м 5
Длина гидролинии от распределителя к ГЦ (исполнительной) lисп, м 4
Длина гидролинии от распределителя к баку (сливной) lсл, м 3
Переходник 4
Штуцер 6
Разъемная муфта 3
Колено плавное с поворотом 900 6
Дроссель 4
Температура окружающей среды tв, 0С –20…+35

Введение
1. Исходные данные для расчета гидропривода возвратно-поступательного движения
2. Описание принципиальной гидравлической схемы
3. Расчет объемного гидропривода
3.1 Определение мощности гидропривода и насоса
3.2 Выбор насоса
3.3 Определение внутреннего диаметра гидролиний, скоростей движения жидкости
3.4 Выбор гидроаппаратуры, кондиционеров рабочей жидкости
3.5 Расчет потерь давления в гидролиниях
3.6 Расчет гидромоторов
3.7 Тепловой расчет гидропривода
Заключение
Список литературы

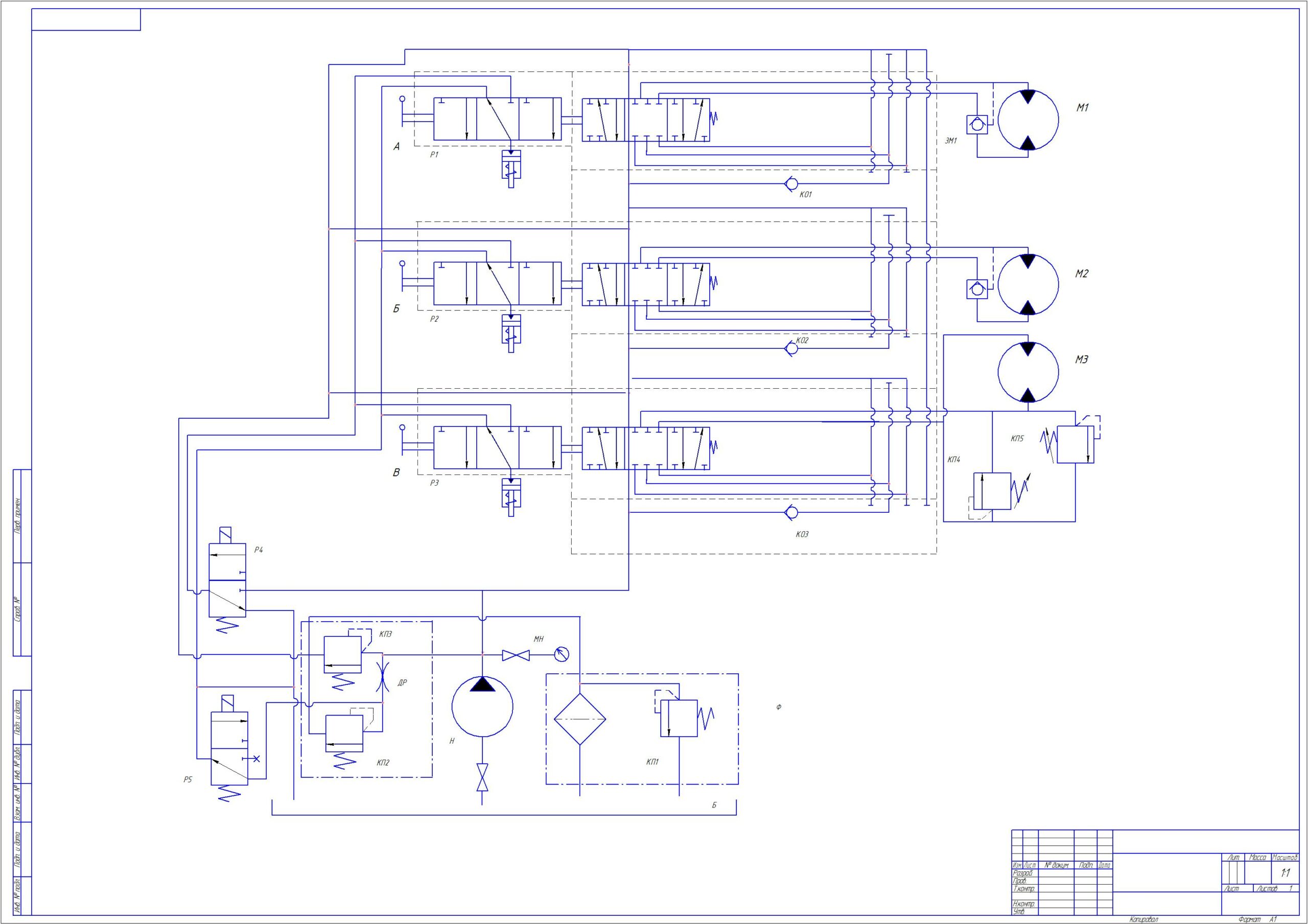

Состав: Принципиальная гидравлическая схема Автокрана(ПС),Спецификация,ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
avtokran_10M.cdw
Курсач, 10Н.docx
perechen_elementov_A4_avtokran1.cdw
