Расчет гидропривода лесопогрузчика

Сибирская Государственная автомобильно-дорожная академия (СибАДИ)
Кафедра "ПТТМ и Гидропривод"
Курсовая работа по дисциплине "Гидравлика и гидропривод"
На тему " Расчет гидропривода лесопогрузчика"
Омск,2016

Исходные данные:
Номинальное давление гидропривода, МПа 12,5
Усилие на штоке гидроцилиндра тянущем, кН 10,0
Скорость перемещения штока гидроцилиндра, м/с 0,40
Длины гидролиний, м:
а) всасывающая (от бака к насосу) 0,8м
б) напорная (от насоса к распределителю) 2м
в) исполнительная(от распределителя к гидродвигателю) 5м
г) сливная(от распределителя к баку) 3м
Местные сопротивления, шт:
а)переходник-5
б)штуцер-4
в)разъемная муфта-3
г)плавное колено 90˚-6
д)дроссель -7
Температурный режим работы (окружающей среды), С˚ -15…+25
В данной работе рассматривается гидропривод лесопогрузчика.

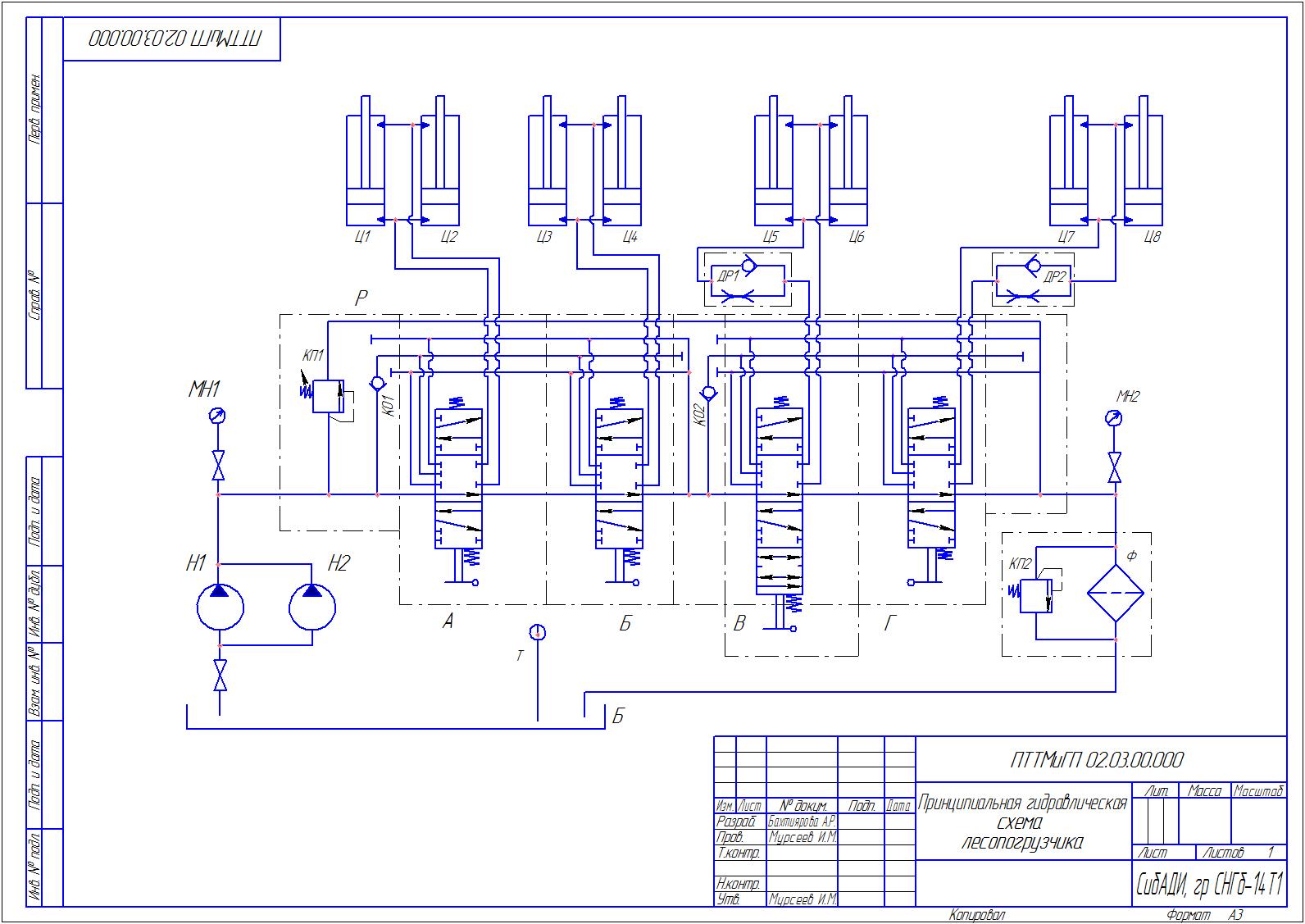

Графическая часть содержит принципиальную гидравлическую схему лесопогрузчика.

Содержание:
Введение
1. Исходные данные для расчета объемного гидропривода
2. Описание принципиальной схемы
3.Расчет объемного гидропривода
3.1.Определение мощности гидропривода и насоса
3.2.Выбор насоса
3.3.Определение внутреннего диаметра гидролиний, скоростей движения жидкости
3.4.Выбор гидроаппаратуры, кондиционеров, рабочей жидкости
3.5.Расчет потерь давления в гидролиниях
3.6.Расчет гидроцилиндра
3.7.Тепловой расчет гидропривода
Заключение
Список использованной литературы

Состав: ПЗ, Гидравлическая схема, Спецификация Язык документа

Софт: КОМПАС-3D 16
