Расчет гидропривода скрепера с элеваторной загрузкой - номинальное давление гидропривода МПа 16

СибАДИ
Кафедра Гидравлика и гидропривод
Курсовой по дисциплине Гидропривод
На тема Расчет гидропривода скрепера с элеваторной загрузкой
Омск 2016

Исходные данные для расчета объемного гидропривода

Номинальное давление гидропривода рном, МПа 16
Усилие на штоке гидроцилиндра тянущем F, кН 20,0
Скорость перемещения штока гидроцилиндра V, м/с 0,50
Длина гидролинии от бака к насосу (всасывающей) lвс, м 0,4
Длина гидролинии от насоса к распределителю (напорной) lнап, м 2
Длина гидролинии от распределителя к гидродвигателю (исполнительной) lисп, м 3
Длина гидролинии от распределителя к баку (сливной) lсл, м 1
Местные сопротивления, шт:
переходник 3
штуцер 6
разъемная муфта 4
плавное колено 90 4
дроссель 8
Температура окружающей среды tв, 0С –15…+35

СОДЕРЖАНИЕ

Введение 3
1 Исходные данные для расчета объемного гидропривода 5
2 Расчет объемного гидропривода 6
2.1 Определение мощности гидропривода и насоса 6
2.2 Выбор насоса 6
2.3 Определение внутреннего диаметра гидролиний, скоростей
движения жидкости 7
2.4 Расчет потерь давления в гидролиниях 9
2.5 Расчет гидроцилиндра 11
2.6 Тепловой расчет гидропривода 14
Заключение 18
Список использованной литературы 19

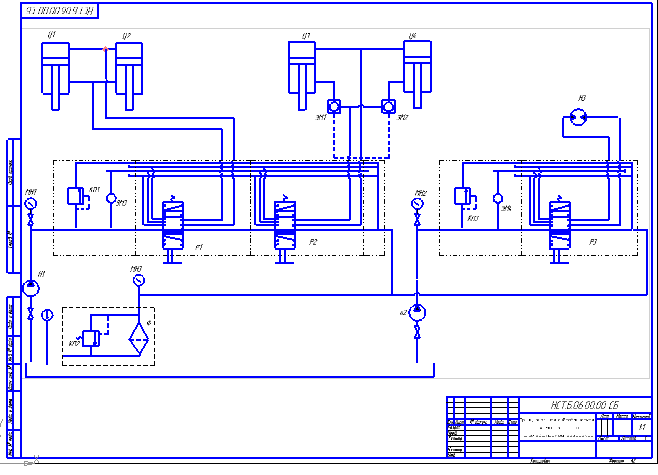

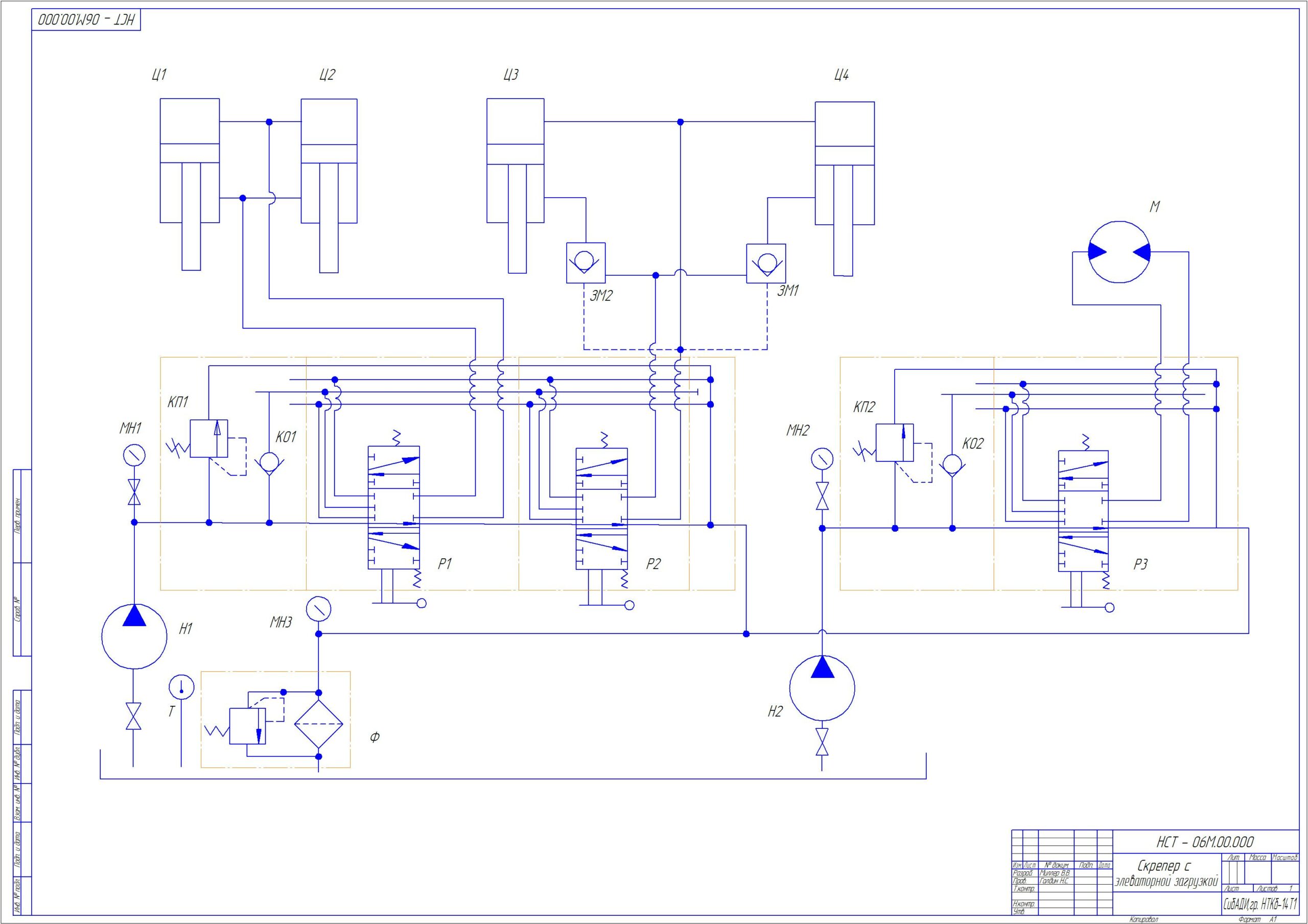

Состав: Схема гидропривода скрепера с элеваторной загрузкой, ПЗ, Спецификация. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
explikatsia.cdw
Гидрач.doc
Chertezh.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Виталий
Дата: 2017-04-24
Просмотры: 688
