Расчет гидросистемы экскаватора

Полтавский Национальный Технический Университет имени Юрия Кондратюка
Кафедра строительные машины и оборудование
Имени Александра Онищенко
Курсовой проект на тему «Расчет гидросистемы экскаватора"
по дисциплине «гидравлика, гидро-и пневмоприводы»
Полтава 2011

Базовыми элементами гидропривода являются насос и гидродвигатель. Насос является источником гидравлической энергии, а гидродвигатель - ее потребителем, то есть превращает гидравлическую энергию в механическую.
Управление движением выходных звеньев гидродвигателей осуществляется либо с помощью регулирующей гидроаппаратуры: дросселей, гидрораспределителей и др.., Или путем регулирования самого гидродвигателя и / или насоса.
Также, обязательной составной частью гидропривода является гидролинии - жесткие и гибкие трубопроводы которыми жидкость перемещается в гидросистеме.
Для поддержания работы гидропривода в подавляющем большинстве гидросистем устанавливается вспомогательная аппаратура: масляные фильтры, системы охлаждения, гидроаккумуляторы, гидробак и др..

Технична характеристика

1. Угловое ускорение поворотной платформы, рад / с 0.27
2.Радиус ведущей звездочки, м 0.6
3.Момент инерции поворотной платформы, т * м 135
4.Частота вращения поворотной платформы, мин 7.1
5.Вага машины, кН 370
6.Швидкисть передвижения, км / ч 2.5
7.Динамичний фактор 0,3

Состав: Вид общий (ВО) , Спецификация, Пояснительная записка Язык документа

Софт: Компас v13, CDW

Просмотр файлов

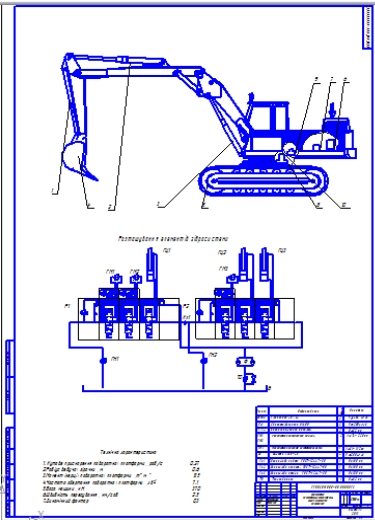

Расчет гидросистемы экскаватора/Гусеничний екскаватор, зворотня лопата.cdw
Расчет гидросистемы экскаватора/Поясниловка.doc
Расчет гидросистемы экскаватора/Специфікація.cdw
Расчет гидросистемы экскаватора
