Расчет параметров и элементов гидропривода

вгуит
махп
основы и элементы гидропривода
расчёт основных параметров гидропривода
Воронеж 2014

В данной курсовой работе был проведен расчет основных параметров гидроцилиндра для привода ножа разгрузки осадка в центрифуге, разработана принципиальная гидравлическая схема. В ходе расчетов были выбраны два насоса для данной технологической машины, а также потери в гидравлической системе.
В работе были приведены выбор элементов гидросистемы и рассчитан рабочий цикл, а так же приведены сведения об эксплуатации гидропривода.
Исходные данные:
объем - 10м
диаметр аппарата - 2 м
диаметр рубашки - 2.2м
давление внутреннее - 0.3МПа
давление рубашки - 0.12 МПа
среда - этиловый спирт
концентрация - любая до кипения
средняя температура - 60градусов цельсия
температура пара - 110 градусов цельсия

Состав: гидросхема, кольцо поршневое, крышка1, крышка2, гидроцилиндр Язык документа

Софт: КОМПАС-3D v14

Файлы:
KR_gidroprivod.docx
Gidroskhema А3.cdw
koltso_porshnevoe.cdw
Kryshka_1.cdw
kryshka_2.cdw

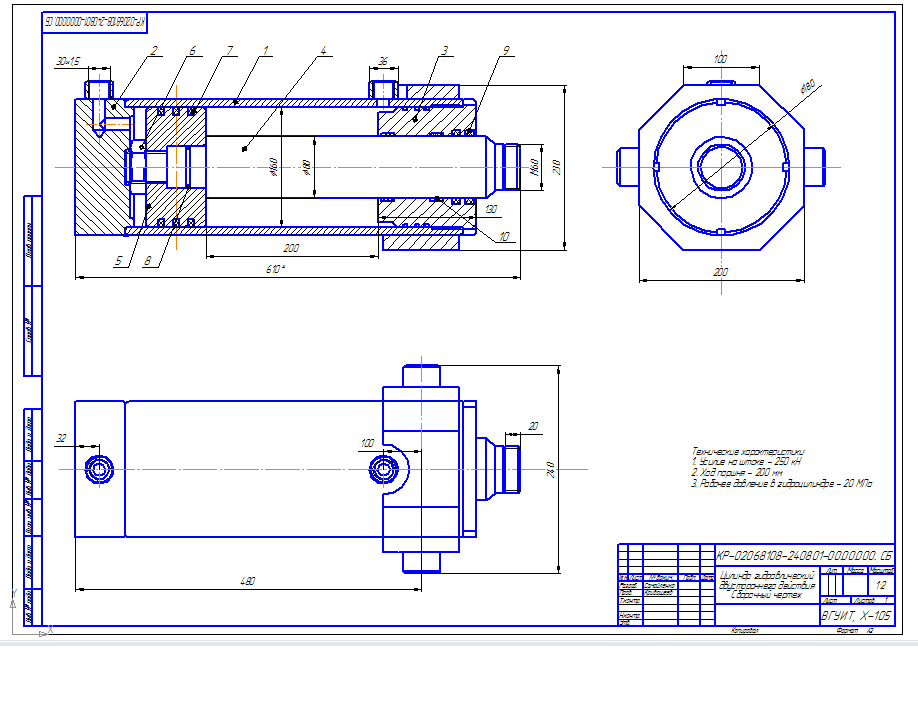

gidrotsilindr А2.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: mageridon0
Дата: 2015-02-14
Просмотры: 2136
