Разработка автоматизированного гидропривода технологических машин

Уральский федеральный университет им.Б.Н.Ельцина
Кафедра подъемно-транспортных машин и роботы
Курсовая работа по дисциплине «Гидравлика и гидропневмопривод»
На тему: «Разработка автоматизированного гидропривода технологических машин»
Екатеринбург 2013

Исходные данные гидроцилиндр двухштоковый ,скорость рабочего хода VРХ3 = 2,55 см/с, VРХ1 = 10,9 см/с,
VРХ2 = 5,8 см/с
В данной работы были рассмотрены теоретические основы автоматизированного гидропривода технологических машин. По заданному рабочему циклу составлена принципиальная гидросхема ОГП работы его в автоматическом режиме. Рассчитаны с учетом выбранного оборудования рабочего параметра ОГП: скорости, усилия на выходе, мощности или момент по фазам цикла . Подобрана для ОГП стандартная гидроаппаратура и гидрооборудование из каталогов и справочников.
Содержание
1. Задание на курсовую работу
2. Введение
3. Теоретические основы автоматизированного гидропривода технологических машин
4.Расчет объемного гидропривода

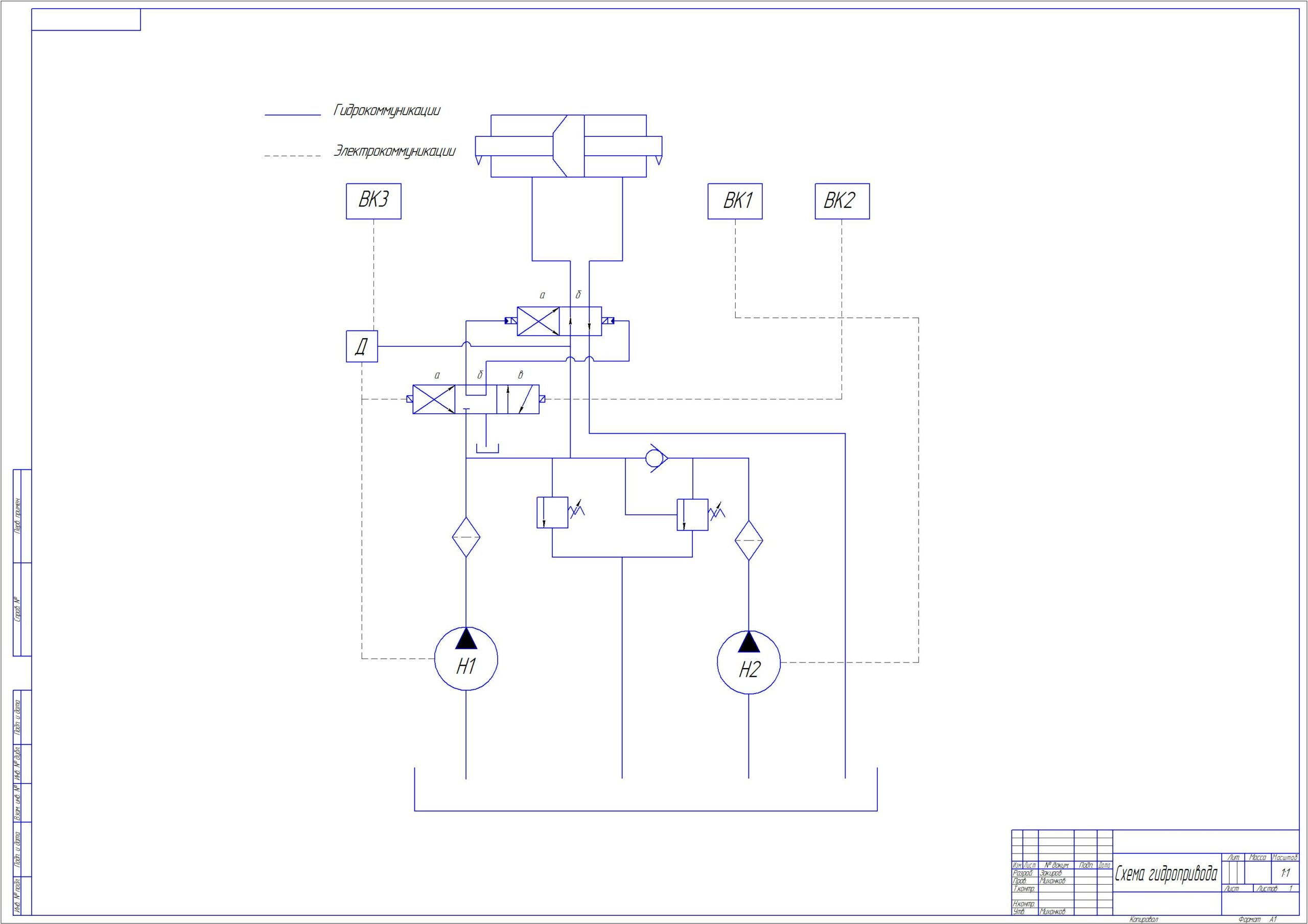

4.1. Разработка и описание принципиальной гидросхемы
4.2. Расчет параметров гидроцилиндра
4.3. Выбор гидроаппаратуры
4.4. Определение параметров ОГП во время рабочих ходов
4.4.1. Первого рабочего хода
4.4.2. Второго рабочего хода
4.4.3 Третьего рабочего хода
4.4.4 Определение режимов течения
4.4.5 Определение коэффициентов линейных потерь
4.4.6 Определение линейных потерь давления
4.4.7 Расчет суммарных потерь давления в гидросистеме
5. Преимущества и недостатки ОГП
6. Применение ОГП
7. Заключение
8. Литература
