Разработка гидравлического привода автооператора и стола агрегатного станка

Белорусский национальный технический университет
Кафедра «Металлорежущие станки и инструменты»
Курсовой проект по дисциплине «Гидропривод технологического оборудования»
На тему: "Разработка гидравлического привода автооператора и стола агрегатного станка"

В данной курсовой работе по заданной нагрузке, расчётному давлению в системе и действующим силам спроектирован гидравлический привод автооператора и стол агрегатного станка.
Исходя из задания, определены размеры гидродвигателей, параметры трубопровода, расход рабочей жидкости, потери давления, а также, определены параметры насоса и рассчитан полный коэффициент полезного действия системы, произведён выбор гидроаппаратуры.

Состав: Схема гидравлическая принципиальная, гидроцилиндр комбинированный, пз Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Машиностроение и механика / Гидравлика и пневматика / Разработка гидравлического привода автооператора и стола агрегатного станка

Просмотр файлов
гидросхема.cdw
записка.docx

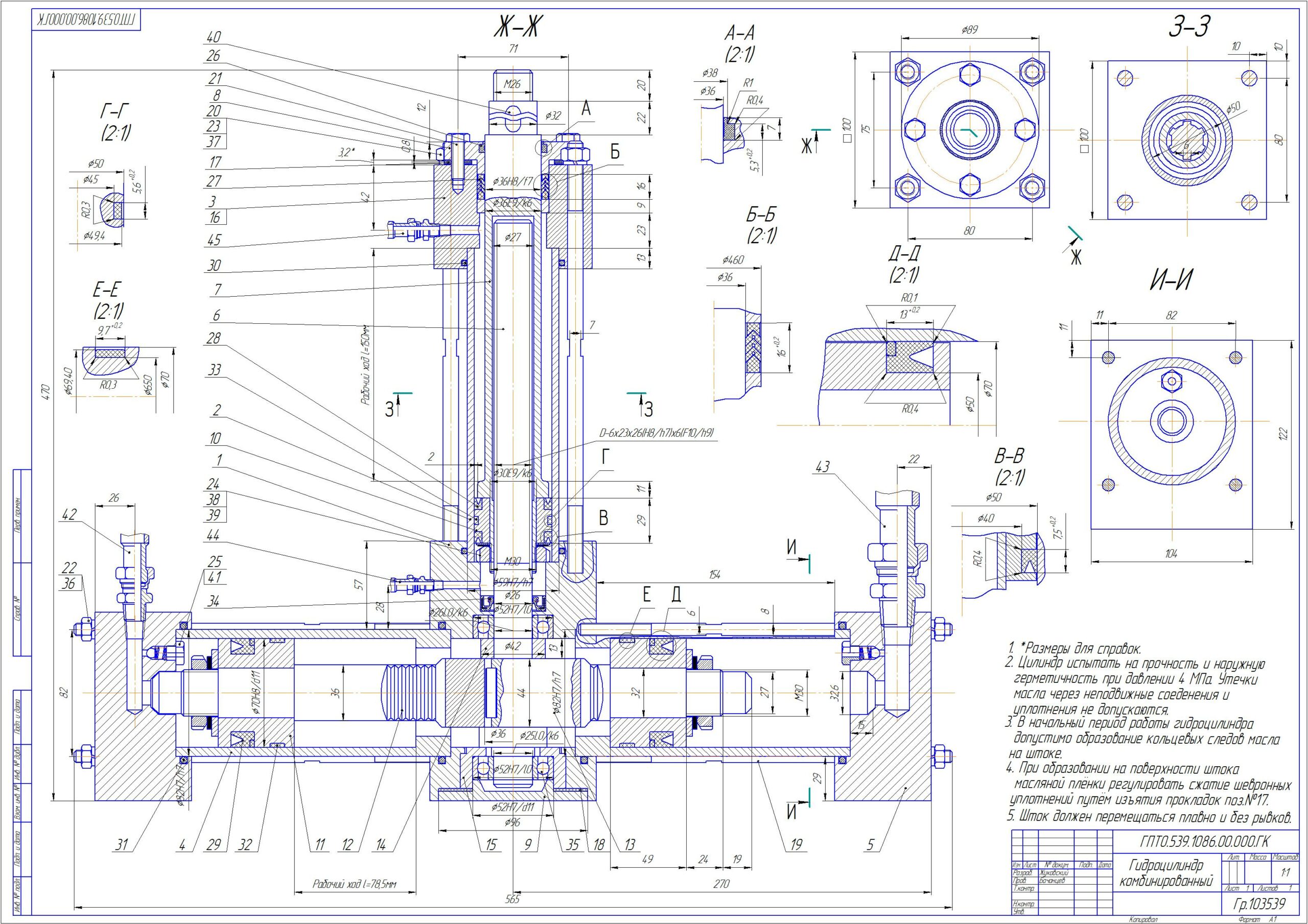

Комбинированный цилиндр.cdw
