Разработка гидравлического привода с двумя цилиндрами

Белорусский национальный технический университет
Кафедра металлорежущие станки и инструменты
Курсовой проект по дисциплине: "Гидропривод и пневмоавтоматика"
На тему: "Разработка гидравлического привода с двумя цилиндрами"
Минск 2012

В данном курсовом проекте изложена разработка принципиальной гидравлической схемы с двумя гидравлическими исполнительными органами.
Работа гидравлической системы осуществляется по следующим принципиальным циклам:
Ц1: РП1-БО
Ц2: БП-РП1-БО-БП-РП2-БО.
Так же приведены расчет и выбор гидроцилиндров, параметров трубопровода, расходов рабочей жидкости, потерь давления, выбор гидроаппаратуры, расчет КПД, тепловой расчет гидропривода. Разработана гидравлическая схема, позволяющая осуществить данный цикл работы гидропривода, выбраны комплектующие гидропривода и приведено описание его работы.
F=8 КН – нагрузка, действующая на гидроцилиндр
Р=2,5 МПа – расчетное давление
р.х.=0,4 м/мин – скорость рабочего хода
б.о.=10 м/мин – скорость быстрого отвода

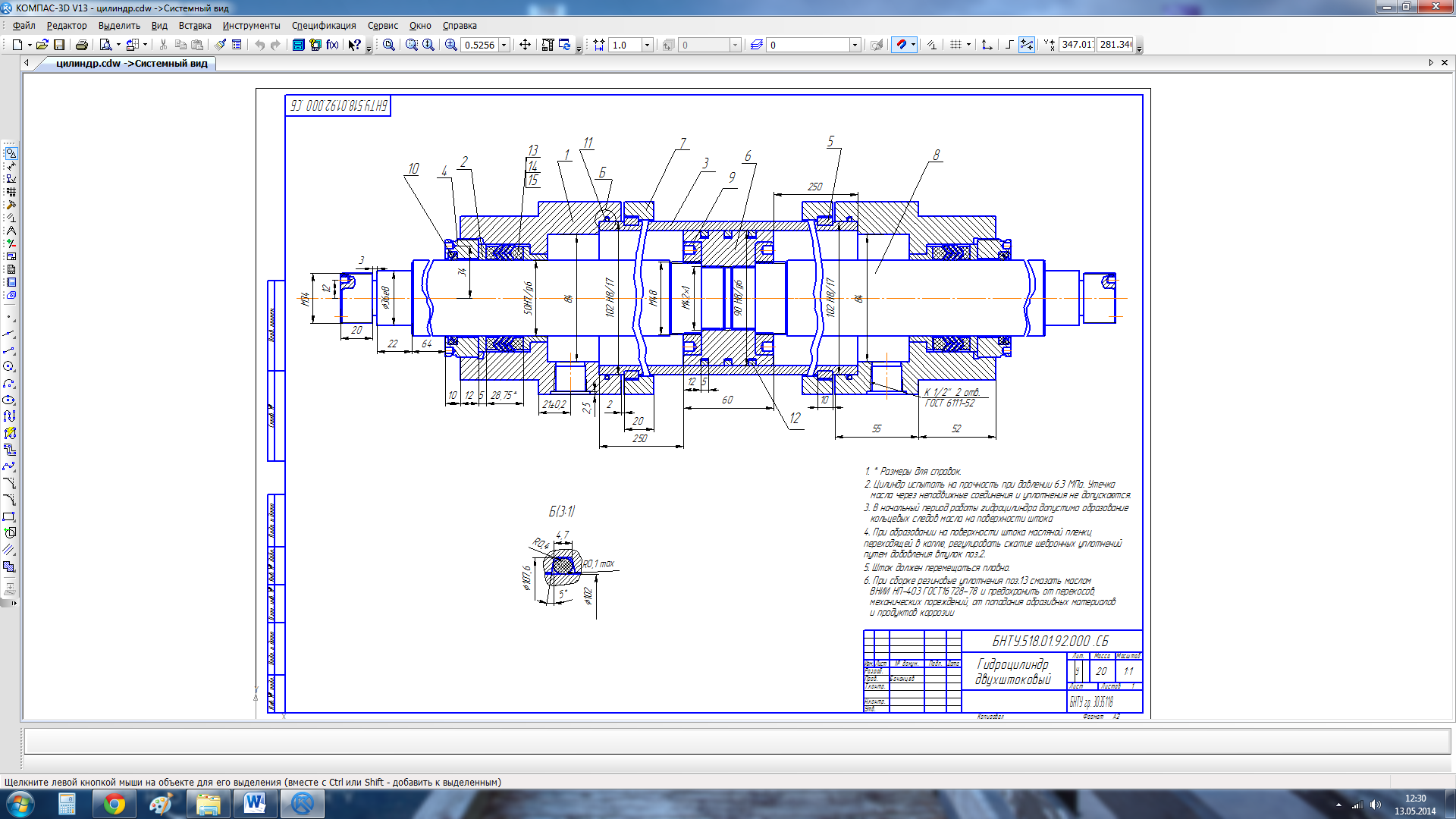

Состав: Гидроцилиндр двухштоковый, Схема, ПЗ Язык документа

Софт: КОМПАС-3D 11

Каталог / Машиностроение и механика / Гидравлика и пневматика / Разработка гидравлического привода с двумя цилиндрами

Просмотр файлов
1.92 +++Улич/записка по гидро.doc
1.92 +++Улич/моя схема.cdw
1.92 +++Улич/спецификация по цилиндру.doc
1.92 +++Улич/цилиндр.bak
1.92 +++Улич/цилиндр.cdw
1.92 +++Улич/цилиндр90х50.bak
1.92 +++Улич/цилиндр90х50.cdw
1.92 +++Улич
