Разработка объемного гидропривода машины

Курсовая работа по дисциплине Гидравлические и пневматические системы
На тему РАЗРАБОТКА ОБЪЕМНОГО ГИДРОПРИВОДА МАШИНЫ
Новосибирск 2016

Исходные данные: Машина циклического действия. Рабочий цикл 8 секунд. РО1 работает первые 2сек, далее рабочие органы работают одновременно в течение 4 сек,а оставшиеся 2 сек приходятся на работу РО2.
Гидропередача привода РО1 – разомкнутая, открытая с открытым центром распределителя.
Гидропередача привода РО2 – разомкнутая, открытая с закрытым центром распределителя
Вращающий момент на рабочем органе РО1=16,2кН*м
Сила на рабочем органе РО2 =108кН
СОДЕРЖАНИЕ
1 Основная информация о машине
1.1 Основные свойства схемы
1.2 Устройство гидропередач.
1.3 Работа гидравлических передач.
1.4 Работа гидравлической схемы при перегрузках
2 ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ОБЪЕМНОЙ ГИДРОПЕРЕДАЧИ.
ВЫБОР КОМПЛЕКТУЮЩИХ
2.1 Цель и условия расчета
2.3 Мощности на рабочих органах
2.4 Выбор дизельного двигателя машины
2.5 Выбор номинального давления
2.6 Выбор насосов и расчет их производительности
2.7 Выбор гидродвигателей
Выбор гидромотора привода РО 1.
2.8 Выбор гидроцилиндра привода РО2
2.9 Выбор трубопроводов и расчет толщины их стенок
2.10 Выбор распределителей
2.11 Выбор фильтров
2.12 Выбор предохранительных клапанов
2.10 Выбор рабочей жидкости
3 Проверочный расчет
3.1 Цели и условия расчета
3.2 Расчетная схема. Определение потерь давления
3.3 Вращающие моменты и силы на выходных звеньях гидродвигателей

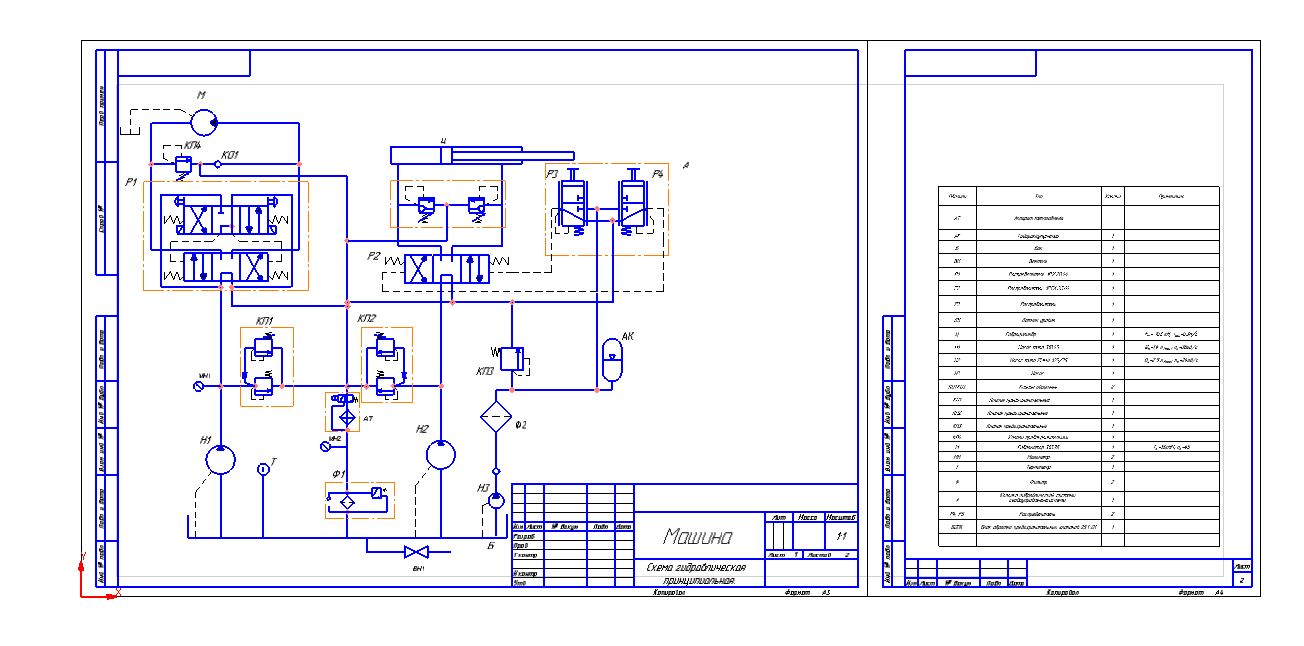

Состав: Пояснительная записка,Схема гидравлическая принципиальная Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Гидравлика и пневматика / Разработка объемного гидропривода машины

Просмотр файлов
схема.cdw
ПЗ.docx
