Разработка объемного гидропривода машины - Рабочий цикл 3с.

Сибирский государственный университет путей сообщения
Кафедра «Подъёмно – транспортные, путевые, строительные и дорожные машины»
Курсовая работа по дисциплине «Гидравлические и пневматические системы»
РАЗРАБОТКА ОБЪЕМНОГО ГИДРОПРИВОДА МАШИНЫ
Новосибирск 2016

Исходные данные: Рабочий цикл 3с., приводы-реверсивные, регулируемые насос и гидромотор в РО1, Момент РО1= 102 кН*м, частота вращения РО1 =1,13 рад/с, Усилие на штоке РО2= 102кН, Скорость РО2= 1,45 рад/с.

СОДЕРЖАНИЕ
1 Основная информация о машине
1.1 Основные свойства схемы
1.2 Устройство гидропередач.
1.3 Работа гидравлических передач.
1.4 Работа гидравлической схемы при перегрузках
2 ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ОБЪЕМНОЙ ГИДРОПЕРЕДАЧИ.
ВЫБОР КОМПЛЕКТУЮЩИХ
2.1 Цель и условия расчета
2.3 Мощности на рабочих органах
2.4 Выбор дизельного двигателя машины
2.5 Выбор номинального давления
2.6 Выбор насосов и расчет их производительности
2.7 Выбор гидродвигателей
Выбор гидромотора привода РО 1.
2.8 Выбор гидроцилиндра привода РО2
2.9 Выбор трубопроводов и расчет толщины их стенок
2.10 Выбор распределителей
2.11 Выбор фильтров
2.12 Выбор предохранительных клапанов
2.10 Выбор рабочей жидкости
3 Проверочный расчет
3.1 Цели и условия расчета
3.2 Расчетная схема. Определение потерь давления
3.3 Вращающие моменты и силы на выходных звеньях гидродвигателей

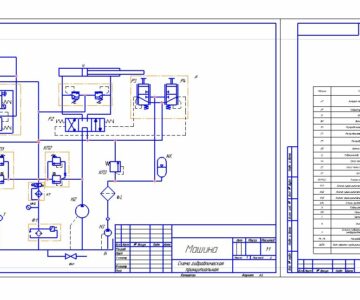

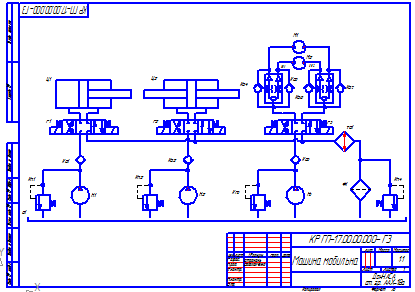

Состав: ПЗ, Схема гидравлическая (принципиальная), спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
Гидропривод/

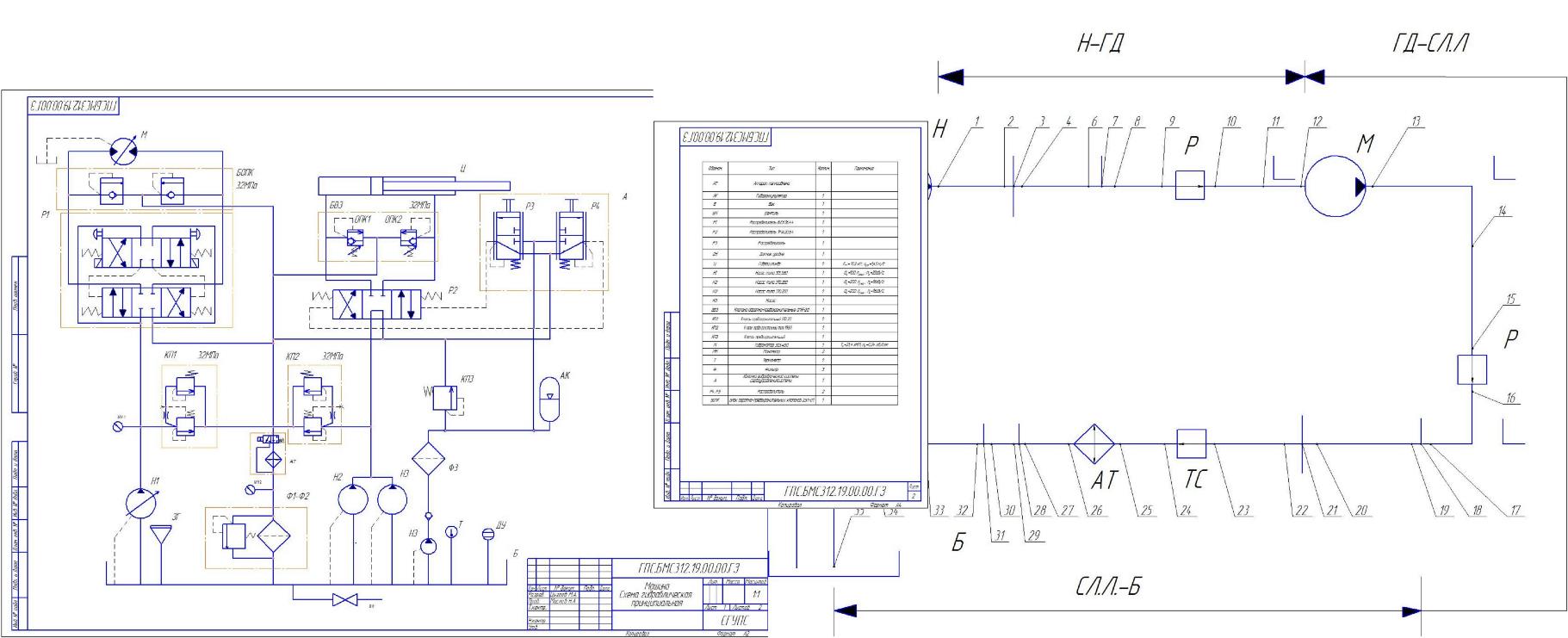

Гидропривод/Фрагмент.frw
Гидропривод/Схема.cdw
Гидропривод/ПЗ.docx
Гидропривод/Титульник.docx
