Ресиверы (ЗАО ЧКЗ) 4, 4,5, 6, 12, 55 литров

Ресивер - сосуд для скапливания газа или пара; предназначается главным образом для сглаживания колебаний давления, вызываемых пульсирующей подачей и прерывистым расходом. В компрессорной установке ресивер служит также для охлаждения газа и отделения капель масла и влаги. В паровых машинах ресивер - теплоизолированная труба, соединяющая цилиндры высокого и низкого давлений.

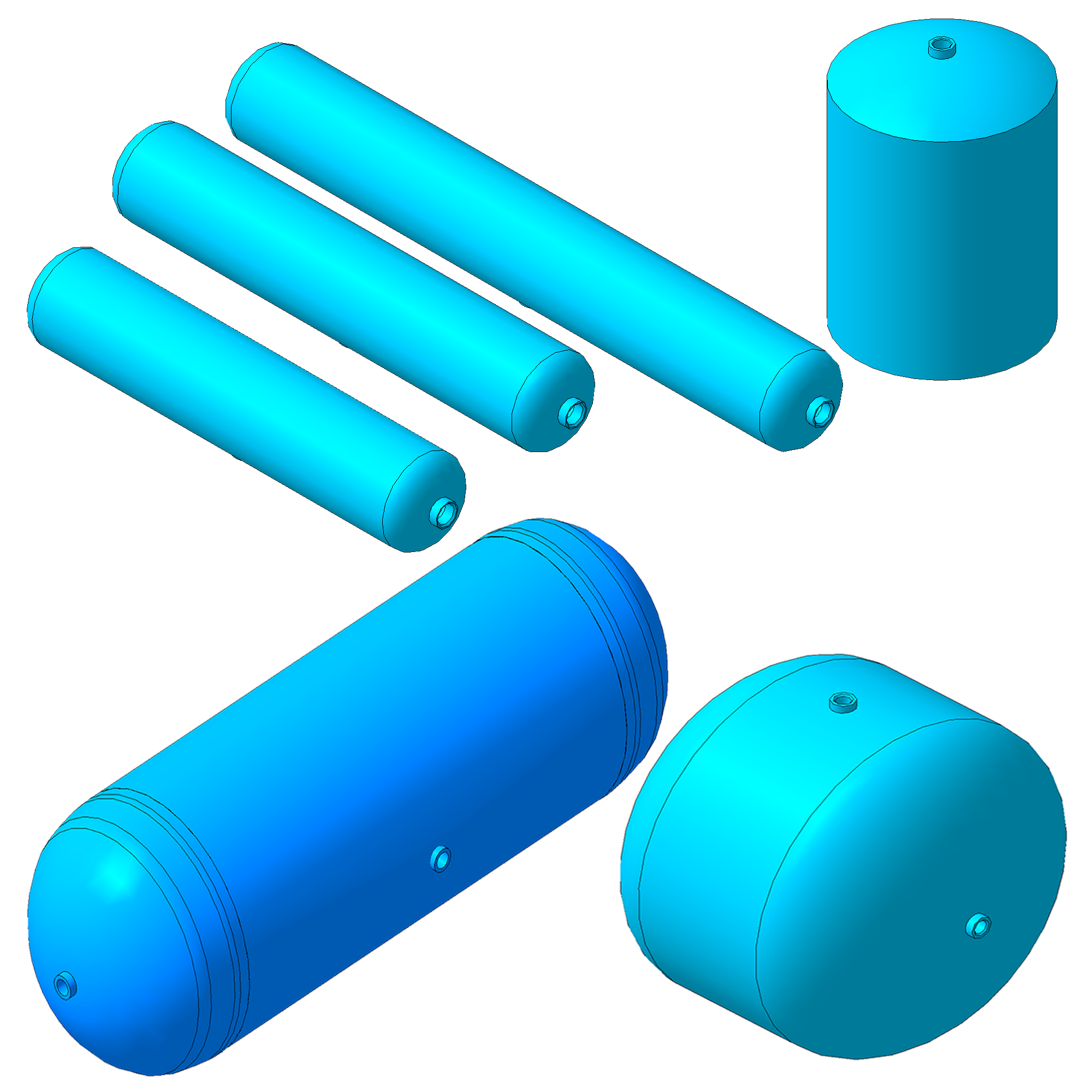

В данном архиве представлен ряд ресиверов "ЗАО ЧКЗ", выполненных одной деталью. Модели сделаны по оригинальным сборочным чертежам.
Перечень ресиверов:
4л - D108хL550мм чертежный номер 51004.01-13СБ
4,5л -108х610 номер 51004.01-01-13СБ
6л - 108х795 номер 51006.01-13СБ
12л - 219х390 номер 52012.01-13СБ
55л - D300хL945мм чертежный номер 53055.01-01СБ
55л - D450хL425мм чертежный номер 54055.01ГЧ

Состав: Модели одной деталью Язык документа

Софт: КОМПАС-3D 14sp1

Каталог / Машиностроение и механика / Гидравлика и пневматика / Ресиверы (ЗАО ЧКЗ) 4, 4,5, 6, 12, 55 литров

Просмотр файлов
Ресиверы (ЗАО ЧКЗ)/51004.01-01-13 Ресивер (4,5л).m3d
Ресиверы (ЗАО ЧКЗ)/51004.01-13 Рессивер (4л).m3d
Ресиверы (ЗАО ЧКЗ)/51006.01-13 Ресивер (6л).m3d
Ресиверы (ЗАО ЧКЗ)/52012.01-13 Ресивер (12л).m3d
Ресиверы (ЗАО ЧКЗ)/53055.01-01 Ресивер (55л)/Дно.m3d
Ресиверы (ЗАО ЧКЗ)/53055.01-01 Ресивер (55л)/Патрубок.m3d
Ресиверы (ЗАО ЧКЗ)/53055.01-01 Ресивер (55л)/Ресивер 53055.01-01 СБ.a3d
Ресиверы (ЗАО ЧКЗ)/53055.01-01 Ресивер (55л)/Цилиндр.m3d
Ресиверы (ЗАО ЧКЗ)/54055.01 Ресивер (55л).m3d
Ресиверы (ЗАО ЧКЗ)/53055.01-01 Ресивер (55л)
Ресиверы (ЗАО ЧКЗ)
