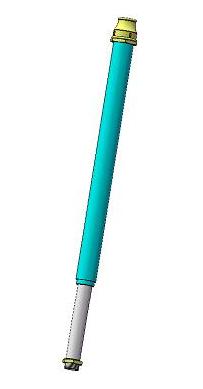

СМ-12.05.000СБ Телескопический подвод

СМ-12.05.000СБ Телескопический подвод предназначен для передачи жидкости или газа между потребителями. Выполнен из цилиндрических труб.

Состав: Модели деталей 3D и сборочный чертеж (СБ) Язык документа

Софт: SolidWorks, SLDPRT, SLDASM

Сайт: www

Каталог / Машиностроение и механика / Гидравлика и пневматика / СМ-12.05.000СБ Телескопический подвод

Просмотр файлов
СМ-12.05.000СБ Телескопический подвод.SLDASM
СМ-12.05.050СБ Гильза.SLDASM
СМ-12.05.080СБ Подвод.SLDASM
Контргайка 32-Ц ГОСТ 8968-75.SLDPRT
Контргайка 50-Ц ГОСТ 8968-75.SLDPRT
Муфта Ц-50-32 ГОСТ 8957-75.SLDPRT
СМ-12.05.001 Кольцо уплотнительное.SLDPRT
СМ-12.05.002 Кольцо стопорное.SLDPRT
СМ-12.05.003 Кольцо уплотнительное.SLDPRT
СМ-12.05.051 Гильза.SLDPRT
СМ-12.05.052 Бобышка.SLDPRT
СМ-12.05.081 Подвод.SLDPRT
СМ-12.05.082 Направляющая.SLDPRT
