Цилиндр гидравлический S=120мм

Службове призначення циліндра гідравлчного – переміщення поршневого штоку з навантаженням . Гідроциліндри перетворюють енергію тиску рідини на механічне переміщення поршневого штоку .
Такий гідроциліндр використовується при невеликих швидкостях переміщеннях штоку (до 100 мм\с ), середніх навантаженнях (не більше 20 кН) та середніх масах з’єднуваних частин (до 100 кг). Також використовується при температурах від -5 ºС до 35 ºС . Вагомий вплив на точність спрацювання має стан робочих поверхонь штоку та циліндру.
Робочі поверхні штоку повинні мати потрібну твердість, зносостійкість. шток виготовляють з сталі 20Х з наступною цементацією і закалкою до твердості 56-57 HRC. Неробочі частини корпусу повинні мати емальове покриття ПФ-115 по ГОСТ 9.032 -78
Поршневий шток предає навантаження від 2 до 25 кН . Навантаження , при якому спрацьовується шток більше 30 кН .

Технічна характеристика :
1. КПД циліндра складає 85 % .
2. Максимальне переміщення штоку S = 115....120 мм .
3. Допустиме навантаження на шток не більше 25-30 кН .
4. Допустима тривалість безперервної роботи не більше 60 год .
5. Допустима швидкість ходу штоку V = 100...110 мм\с .
6. Працювати при температурі -5 ... t ... 35 С .

Состав: Сборочный чертеж (СБ), Спецификация. Язык документа

Софт: Компас-3D 12 SP1

Просмотр файлов

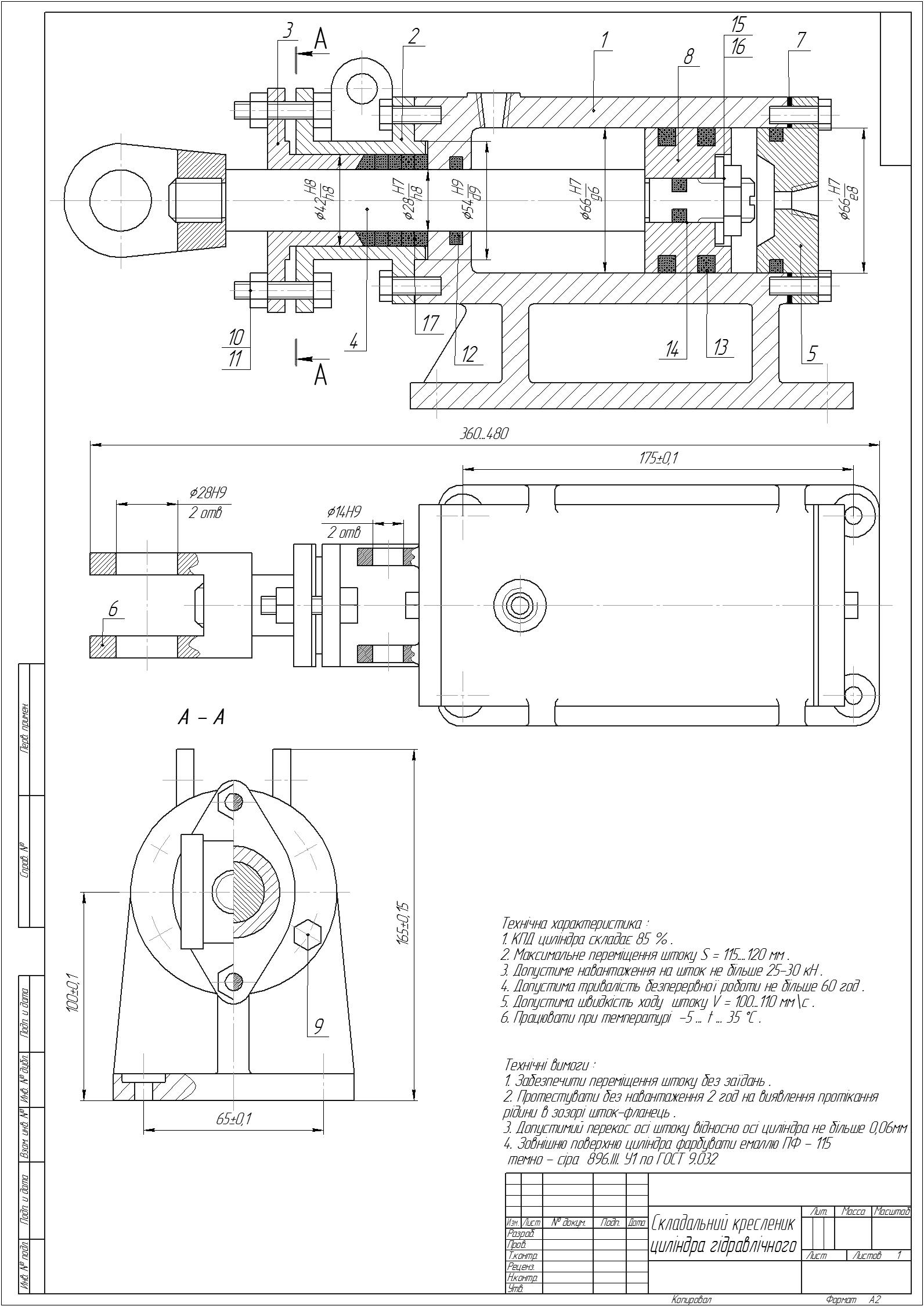

Cборочка .cdw
Сборка .jpg
Спецификеация.docx
