Узел запорной арматуры с приводом

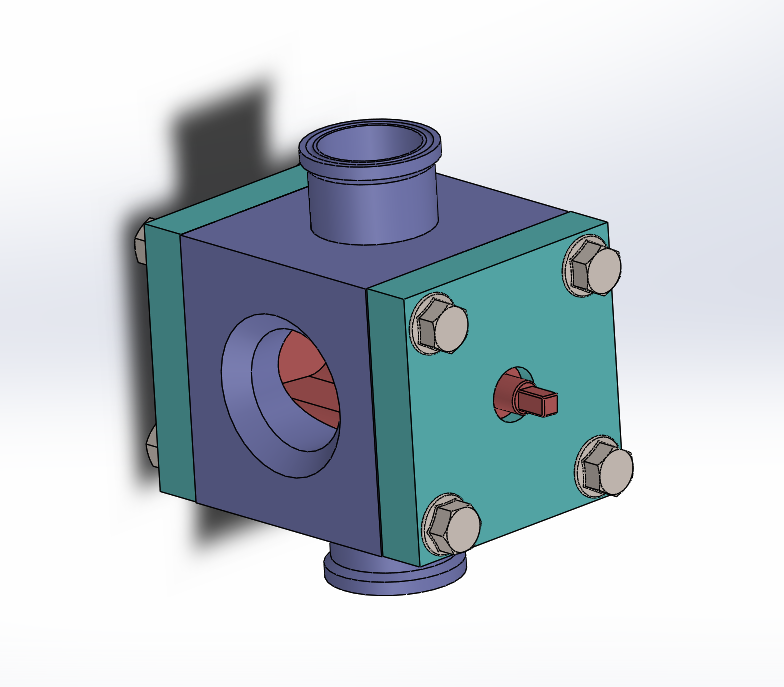

Вузол запірної арматури з приводом складається з наступних деталей
корпус, кришка з отвором, кришка без отвору, заслінка та з’єднувальні болти. Розроблено 4 основні деталі вузла, та вибрано 8 стандартних деталей (8 болтів). Зазвичай для виробництва устаткування харчової промисловості використовуються марки високоякісної нержавіючої сталі 1.4301 (AISI 304) і 1.4401 (AISI 316), в дуже рідкісних випадках можуть знадобитися високолеговані марки. Важливим чинником є хороша і гладка (без зламів, нерівностей і подряпин) поверхня металу. Тому для всіх деталей даного вузла обрано нержавіючу сталь 1.4301 (AISI 304).

Состав: 3D Сборка узла запорной арматуры с приводом и чертежи к ней Язык документа

Софт: КОМПАС-3D 16 SP2

Сайт: www

Файлы:
Zaslinka.SLDPRT
Krishka.z.otvorom.SLDDRW
Krishka.bez.SLDDRW
СборкаNova.SLDASM
Korpus.SLDPRT
Krishka.bez.SLDPRT
СборкаNova.SLDDRW
Krishka.z.otvorom.SLDPRT
Zaslinkanova.SLDDRW
Korpus.SLDDRW
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: EVGENIY-khavro
Дата: 2017-05-29
