Вертлюжок фланцевый 2-16

НАЗНАЧЕНИЕ:
Вертлюжки предназначены для подвода воздуха (давлением до 1.1МПа) в системах дистанционного пневматического управления к шинно-пневматическим муфтам или другим пневматическим механизмам через торцы вращающихся валов.
Применяются в системах пневматического управления буровых установок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Условный проход Ду, мм - 16
Рабочее давление сжатого воздуха, Мпа (кгс/см2) - 0,8 (8)
Максимальное давление сжатого воздуха, Мпа (кгс/см2) - 1 (10)
Наибольшее число оборотов шпинделя, об/мин - 1000
Масса, кг - 2,6

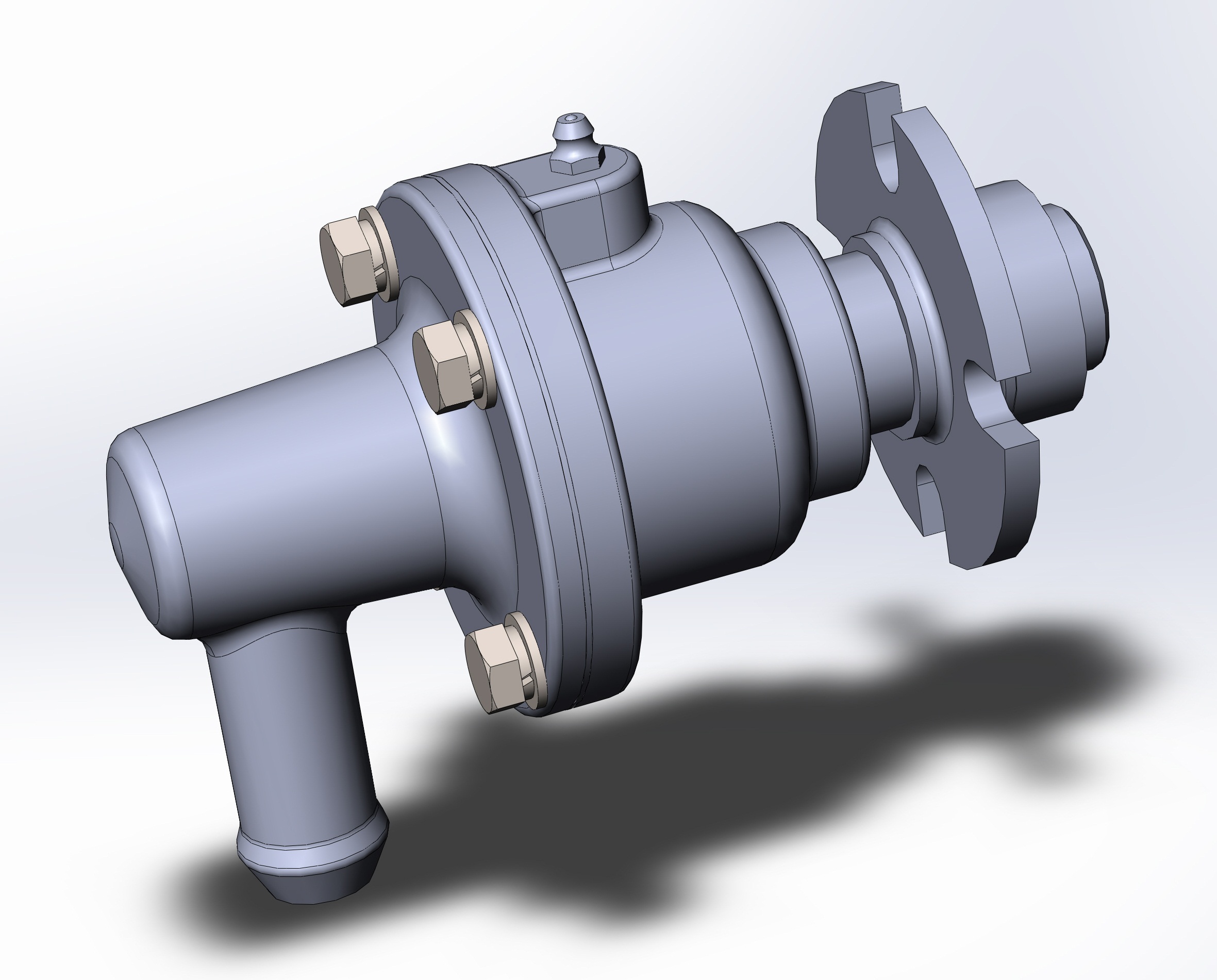

Состав: 3D модель. Многотельная деталь. Язык документа

Софт: SolidWorks 13 SP4

Просмотр файлов
03.2067.002 Вертлюжок фланцевый 2-16.SLDPRT
