Гипсоварочный котел периодического действия

Гипсоварочный котел периодического действия новой конструкции немецкой фирмы дорстенер для приготовления гипсового вяжущего

Техническая характеристика
1. Условное обозначение котла СМА-158
2. Производительность, т/ч 9,33
3. Частота вращения мешалки, об/мин 5
4. Температура варки, °С 120-175
5. Установленная мощность, кВт 22,0
6. Габаритные размеры, мм:
длина 6,6
ширина 5,4
высота 8,7
7. Масса без обмуровки, т 19,6

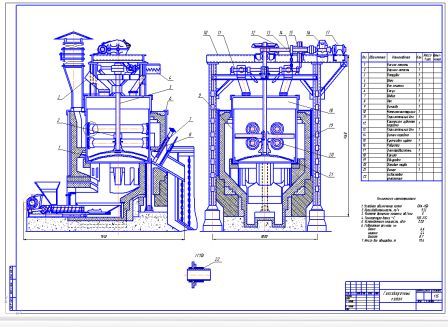

Состав: Вид общий (ВО) Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Теплотехника / Котлы / Гипсоварочный котел периодического действия

Просмотр файлов
Гипсоварочный котел.cdw
