Горячая штамповка

КПИ, ММИ, МД 2011

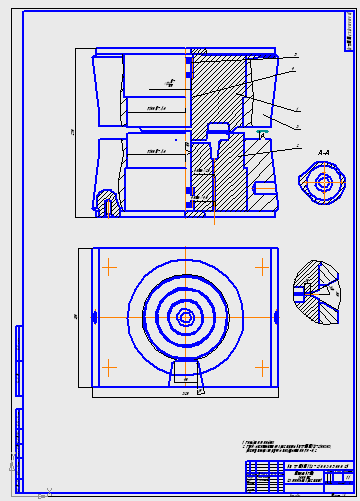

Для цього виходячи з креслення деталі – «Зубчасте колесо Ø125» (КП.ТГШКШ.МД7210.03.01), серійності випуску та технічних умов її виготовлення, необхідно розробити технологію виготовлення викову на одному з основних видів штампувального устаткування і спроектувати штампову оснастку для її реалізації.
При гарячому штампуванні використовується таке устаткування: кривошипні гаряче-штампувальні преси (КГШП); кривошипно-клинові преси (ККП); горизонтально-кувальні машини (ГКМ); молоти штампувальні, кувальні; преси гвинтові (гідрогвинтові, дугостаторні, фрикційні); гідравлічні преси; кривошипно-колінні (карбувальні); кривошипні обрізні; преси горизонтальні для гнуття; гаряче-штампувальні автомати; спеціалізовані кувальні машини; вальці поперечно-клинові, молоти безшаботні, машини для радіального обтиснення, тощо
Суть роботи технолога зводиться до розробки технології виготовлення викову за отриманим кресленням деталі, знаючи її серійність випуску. Конструктор повинен спроектувати оснастку, яка потрібна для виготовлення цього викову.

Состав: Гарячий выков, Холодный выков, Вставки, Записка,Обрезной штамп Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Просмотр файлов
курсова ТГШ.docx
курсова.cdw
Матриця.cdw
обрізний штамп 511.cdw
Пуансон штовхаючий.cdw
Пуансон.cdw
Чертеж.cdw
4_тех перех.cdw
вит верх.cdw
вит нижн.cdw
Виштавхувач.cdw
Встав для фиксации.cdw
вставка верхня цилиндрическая.cdw
Вставка для осадки верхня.cdw
Вставка для осадки нижня.cdw
ВСТАВКА нижня ЦИЛИНДРИЧЕСКАЯ.cdw
гарячий виков.cdw
державка.cdw
компоновка КГШП111111.cdw
