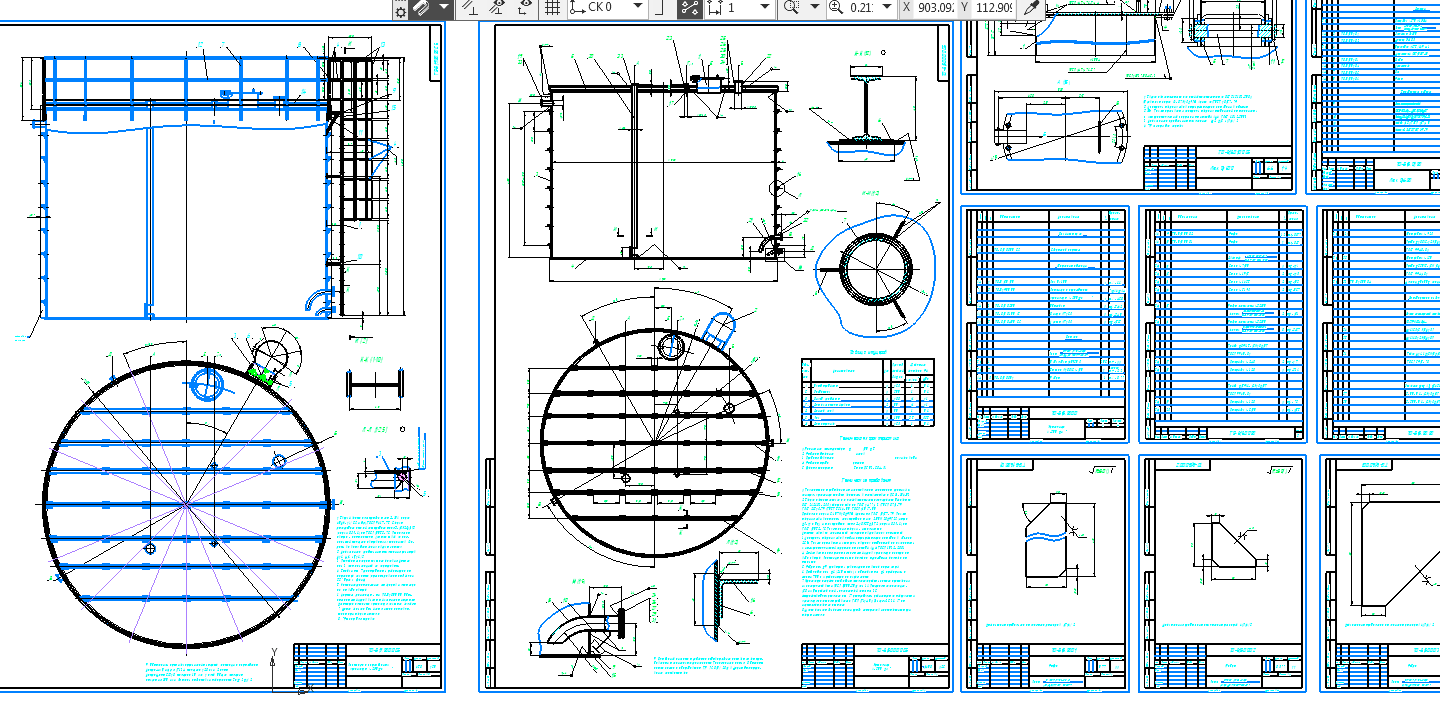

Хранилище 200 м3 (12Х18Н10Т). Сборочный чертеж с деталировкой

Хранилище представляет собой вертикальную цилиндрическую емкость диаметром 7 метров, работающую без давления (под налив), подходит для агрессивных сред. Расчетная температура 100 градусов Цельсия. Максимально возможная температура эксплуатации определяется маркой материала, из которого изготовлена емкость (12Х18Н10Т), то есть не выше +350 градусов Цельсия.

Состав: Сборочный чертеж (СБ), Деталировка (люк, обечайка, днище, крыша), Спецификация, Лестница с огражденим (СБ), Деталировка лестница, Спецификация Язык документа

Софт: AutoCAD 2010

Каталог / Машиностроение и механика / Хранилище 200 м3 (12Х18Н10Т). Сборочный чертеж с деталировкой

Просмотр файлов
ТО-818,819 хранилище.dwg
