Измелчитель ИСК-3

измельчитель кормов для измельчения и смешивания кормов КРС, как отдельно, так и в кормоцехе
Линия приготовления и раздачи кормов

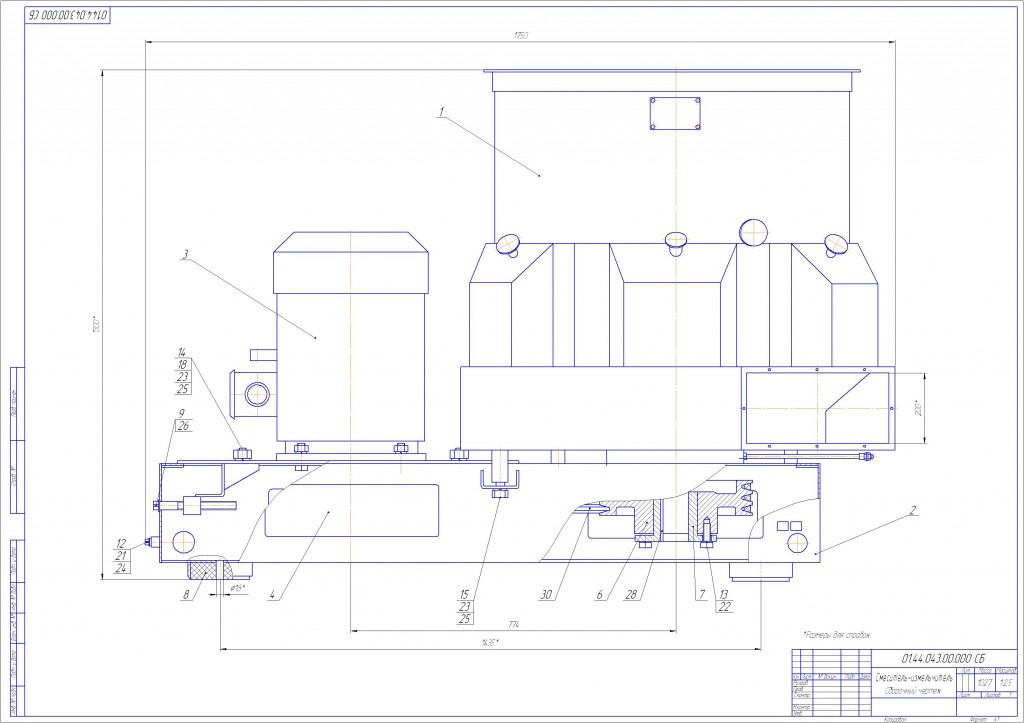

Состав: Сборочный чертеж (СБ), Деталировка, Схема технологическая, Спецификации Язык документа

Софт: Компас 13 CDW

Просмотр файлов
чертежи/Втулка распорная.cdw
чертежи/Дека.cdw
чертежи/измельчитель окон..cdw
чертежи/иск.cdw
чертежи/Нож.cdw
чертежи/Решето2.cdw
чертежи/спец/Ведомость проекта.cdw
чертежи/спец/прод. ИСК-3.cdw
чертежи/спец/прод. измельчитель.cdw
чертежи/спец/Спец. дека.cdw
чертежи/спец/Спец. измельч..cdw
чертежи/спец/Спец. кормоцех.cdw
чертежи/спец/Спец. СБ.cdw
чертежи/спец/Спецификация коровник.cdw
чертежи/спец/Спецификация ТС.cdw
чертежи/Технологическая схема кормоцеха.cdw
чертежи/Цилиндр.cdw
чертежи/спец
чертежи
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

3 КОММЕНТАРИЕВ

1
2013-05-07 в 21:05 Ответить

Чертежи добротные! Выполнены достойно. Только похоже автор забыл добавить в архив парочку форматов А1 :) а именно:
планы коровника на 200 голов и кормоцеха с технологическим оборудованием (спецификации 2шт на данные чертежи содержаться в архиве, и упоминание о них есть в ведомости проекта). В остальном же все присутствует. Отдельно скажу, что пояснительная записка, вернее расчетно-пояснительная записка изобилует инженерными расчетами электротехнической направленности.
Вот некоторые из них: Требования к управлению рабочей машиной; Характеристика условий окружающей среды и требований к электрооборудованию; Выбор электродвигателя для привода рабочей машины; Расчет и построение механических характеристик рабочей машины под нагрузкой и на холостом ходу; Расчет и построение нагрузочной диаграммы рабочей машины; Выбор предполагаемого электродвигателя по роду тока, напряжению, числу фаз, типу, модификации, частоте вращения; Приведение мощности, момента и скорости рабочей машины к валу электродвигателя и обоснование режима его работы; Окончательный выбор электродвигателя по мощности с учетом режима работы; Проверка выбранного электродвигателя по условиям пуска, перегрузочной способности и на допустимое число включений в час; Проверка выбранного электродвигателя на нагревание за цикл нагрузочной диаграммы; Построение механической и электромеханической характеристик электродвигателя; Выбор элементов принципиальной электрической схемы; Выбор монтажного исполнения электродвигателя; Составление расчетной приведенной схемы механической части электропривода; Расчет переходных процессов в электроприводе; Обоснование способа пуска и торможения электропривода; Разработка принципиальной электрической схемы управления электроприводом..... и многое другое.

PS: Замечу, что данный материал как графический, так и расчетный смело можно применить при выполнение курсовых проектов не только по специальным предметам но и по дисциплинам: Электротехника, Расчет и конструирование электроприводов, Электрические машины и подобные.

2
2016-04-03 в 23:07 Ответить

Будьте внимательны. Только чертежи, нет чертежа коровника и кормоцеха, расчетно-пояснительной записки с расчетами тоже нет.

    3
    2016-04-04 в 08:18 Ответить

    Для этого и заполняется поле состав, а так же есть кнопка просмотр файлов.
