Камаз 43118 с краноманипуляторной установкой ИМ-240А

Государственное автономное профессиональное образовательное учреждение Саратовской области "Балаковский политехнический техникум"
Специальность 151031 Монтаж и техническая эксплуатация промышленного оборудования по отраслям
Камаз 43118 с краноманипуляторной установкой ИМ-240А
Балаково 2014

Технические характеристики КМУ ИМ-240А
1.Количество гидравлических выдвижных секций - 2 шт.
2.Грузовой момент - 24.10 т.
3.Максимальная грузоподъемность - 8400 кг.
4.Грузоподъемность на максимальном вылете - 2200 кг.
5.Максимальный вылет стрелы - 8175 м.
6.Рабочая температура окружающей среды -40...+40 С.
7.Максимальная высота подъема - 9.20 м.
8.Максимальная глубина опускания - 5.80 м.
9.Способ управления - гидравлический.
10.Место управления - с земли, ДУ.
11.База опор - 5890 мм.
12.Масса без гидронасоса и рабочей жидкости - 2350 кг.
13.Размер для монтажа на раме - 1090 мм.

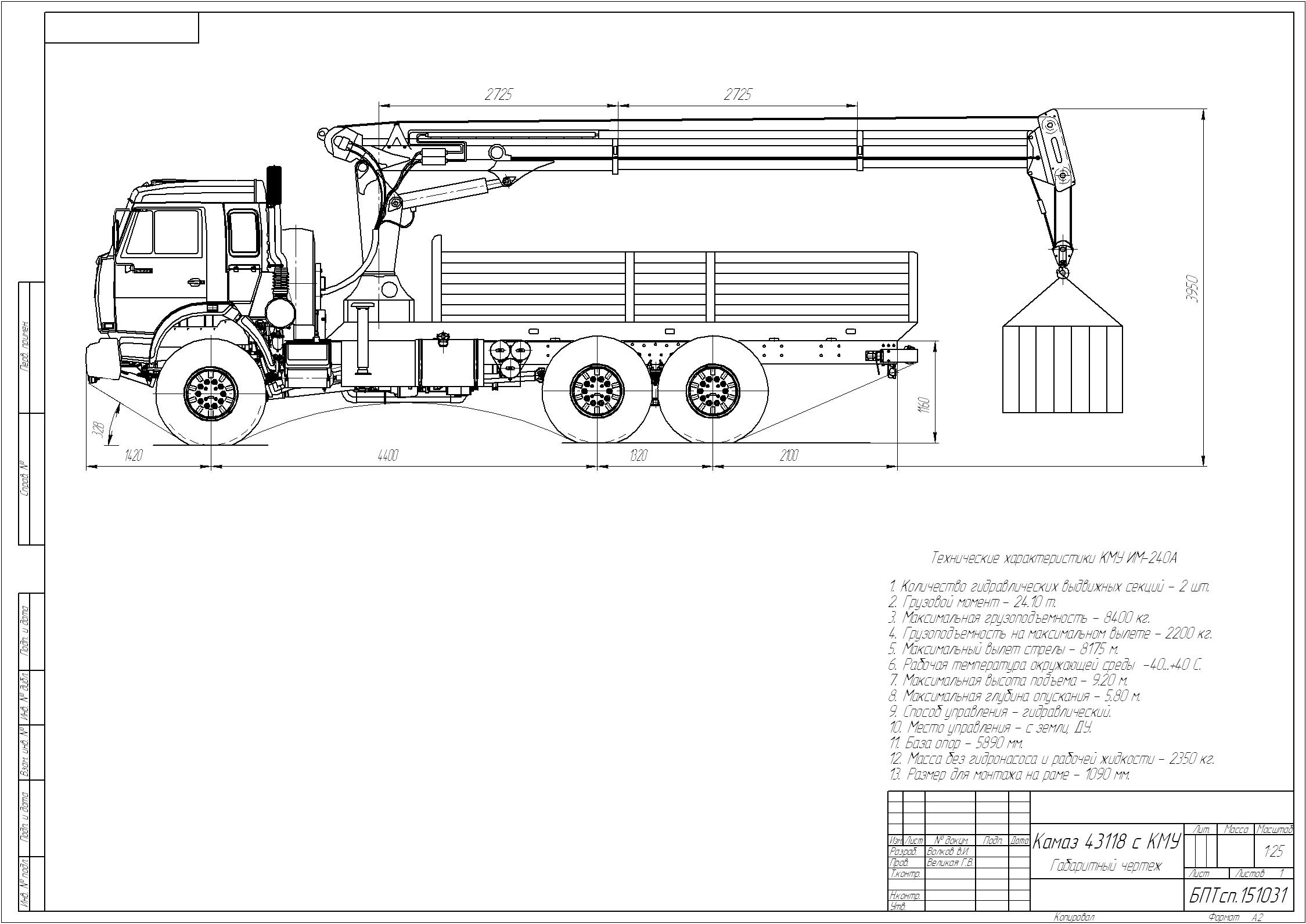

Состав: Камаз 43118 с КМУ ИМ-240А (Габаритный чертеж), КМУ ИМ-240А (ВО) Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Каталог / Машиностроение и механика / Камаз 43118 с краноманипуляторной установкой ИМ-240А

Просмотр файлов
камаз с кму111.cdw
кму111.cdw
