Операция Укомплектация-2

Камера диафрагменная

Государственный Технологический Университет
"Московский Институт Стали и Сплавов" (Выксунсий Филиал)
Кафедра:Технология и оборудование обработки металла давлением
по дисциплине: "Автоматизированное проектирование металлургических машин"
на тему: "Создание комплекта конструкторских документов на сборочную единицу в САПР Компас"

Проэктируемое изделие - камера диафрагменная.
Область применения: Диафрагменная камера применяется в приводах машин, когда необходимо большое усилие при малом перемещении, например, в приводах прижимных столов пескоструйных машин.
Диафрагменные камеры приводят в действие механизмы, выполняющие при автоматизации процесса, - операции прижима, фиксации и подвода упоров. Они используются в кокильных машинах для управления стержней и раскрытия кокиля, а также
для уплотнения формовочной смеси.
Диафрагменные камеры просты по конструкции и в эксплуатации, не имеют утечек и более надежны, чем поршневые двигатели. Диафрагма выдерживает свыше 1 млн. включений. К недостатку диафрагменных камер следует отнести малую величину рабочего хода.

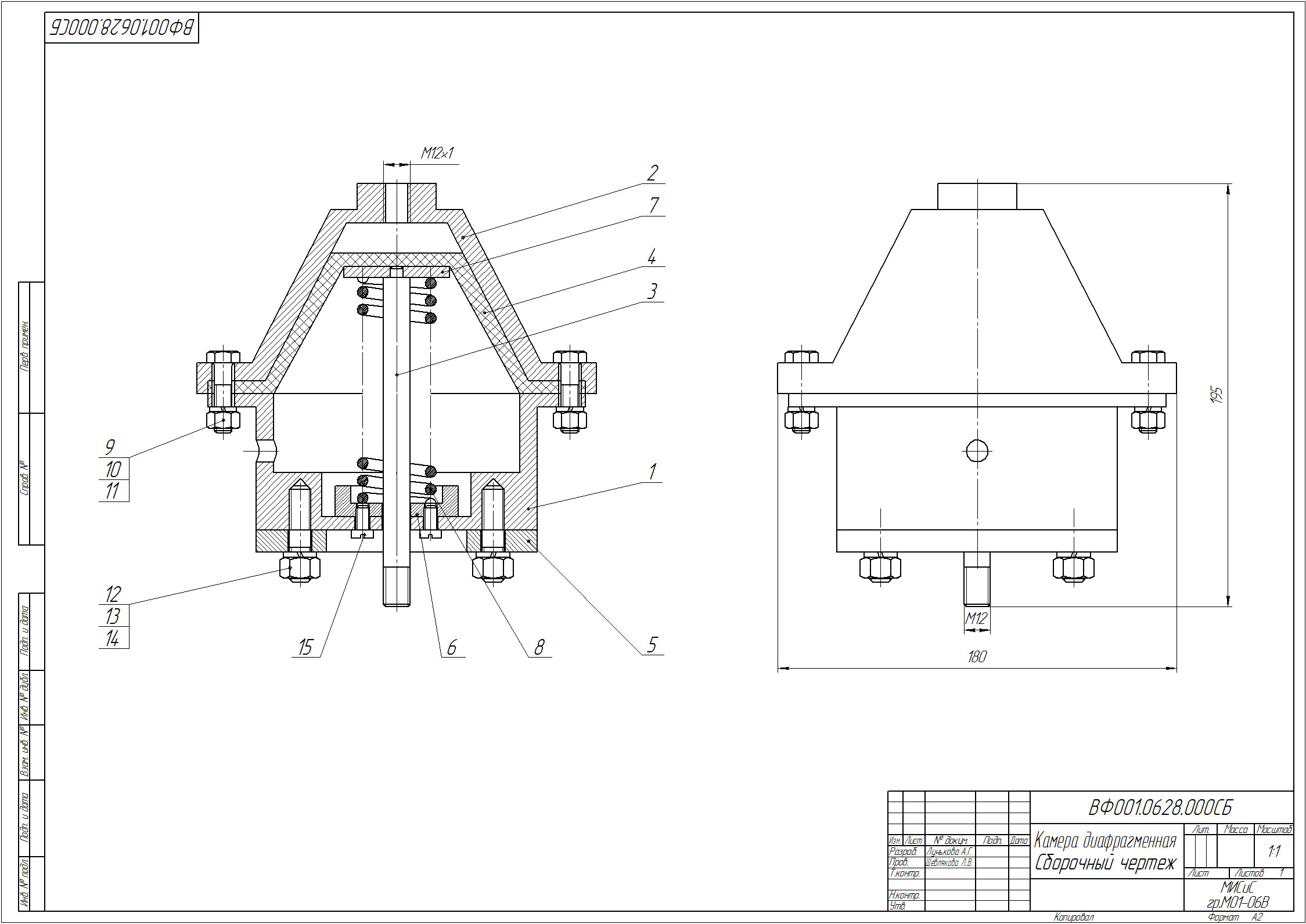

Состав: Камера диафрагменная(СБ), Деталировка(корпус, крышка, шток, диафрагма, основание, опора, шайба, пружина), Спецификация, ПЗ Язык документа

Софт: Компас-3D V12
