Канавный подъемник. Устройств для разъединения и раскатки остовов тракторов

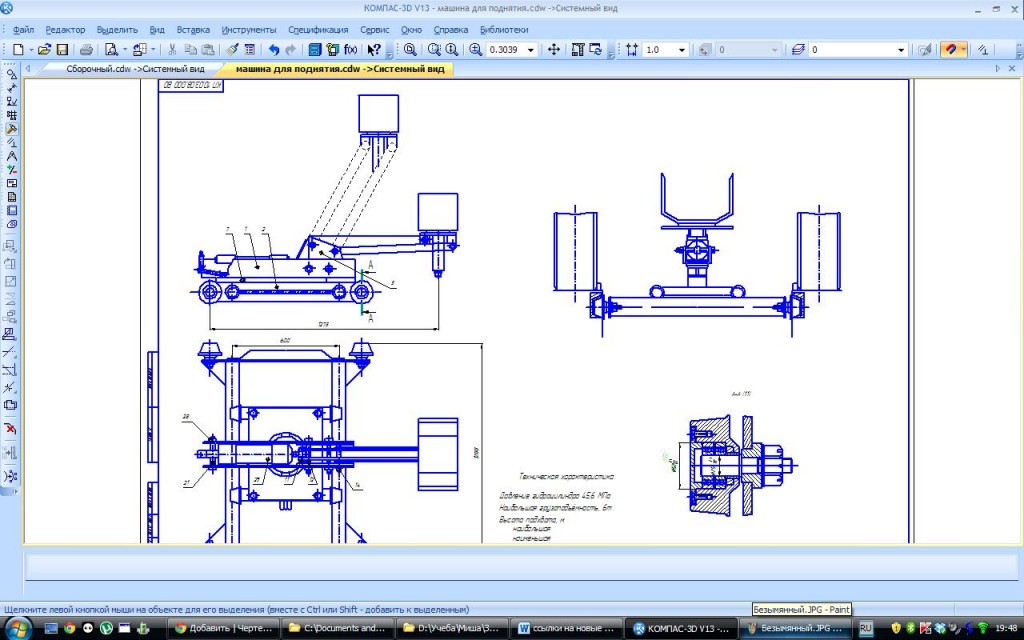

Подъемник предназначен для вывешивания над осмотровой площадкой подвижного состава тракторов, с целью проведения необходимого технического обслуживания сопутствующего текущего ремонта, а также капитального ремонта. Гидравлический подъемник представляет собой продольную 1 и поперечную 2 тележки, с установленным гидравлическим домкратом 3. Ход плунжера домкрата с бесступенчатым регулированием подъема и опускания. При этом домкрат 3, сконструирован на тележках 1 и 2, может перемещаться как в продольном, так и в поперечном направлениях. В продольном направлении тележка 1 перемещается на катках 5 по внутренним поверхностям полок швеллеров 6, вмонтированных в пол 4. Смонтированный домкрат 3 на поперечной тележке 2 перемещается по раме продольной тележки 1. Установка подъемников производиться через профильные отверстия 8 в верхних полках швеллеров 6 и отверстии 9 в верхних полках швеллеров 10.

Состав: ВО, СБ,Спецификации,Деталировка, ПЗ Язык документа

Софт: Компас

Каталог / Машиностроение и механика / Канавный подъемник. Устройств для разъединения и раскатки остовов тракторов

Просмотр файлов
канавный подъёмник/3 часть на печать/Вал, плита.....cdw
канавный подъёмник/3 часть на печать/Конструктивка.doc
канавный подъёмник/3 часть на печать/машина для поднятия.cdw
канавный подъёмник/3 часть на печать/Спецификация.cdw
канавный подъёмник/3 часть на печать/тележка.cdw
канавный подъёмник/Андрей Козырев/ghj,f.cdw
канавный подъёмник/Андрей Козырев/Вал, плита.....cdw
канавный подъёмник/Андрей Козырев/Рычаг.cdw
канавный подъёмник/Андрей Козырев/тележка.cdw
канавный подъёмник/канавный подъёмник.cdw
канавный подъёмник/коретка.cdw
канавный подъёмник/машина для поднятия.cdw
канавный подъёмник/3 часть на печать
канавный подъёмник/Андрей Козырев
канавный подъёмник
