Кантователь длинномерных изделий

Кантователь предназначен для поворота длинномерных изделий во время сварочных работ. В отличии от кантователей, выпускаемых промышленностью, отличается отсутствием каких-либо приводов (что в разы удешевляет конструкцию). При этом для обслуживания кантователя требуется минимум физического труда - он очень легко поворачивается и фиксируется в нужном положении одним человеком (он же сварщик). В отличии от цепных кантователей, обеспечивает точность поворота (т.е. фиксацию изделия) под любым нужным градусом (в поворотном диске можно насверлить сколько угодно отверстий по принципу делительной головки). Детали кантователя спроектированы таким образом, что для их изготовления достаточно иметь только сварочный аппарат и токарный станок, т.к. кантователь очень прост в изготовлении и может быть изготовлен своими силами, даже если у Вас не машиностроительное предприятие.

Состав: Сборочный чертёж, Деталировка (22 позиции), Спецификация Язык документа

Софт: КОМПАС-3D 13 (сохранён в версии 5.11)

Каталог / Машиностроение и механика / Кантователь длинномерных изделий

Просмотр файлов

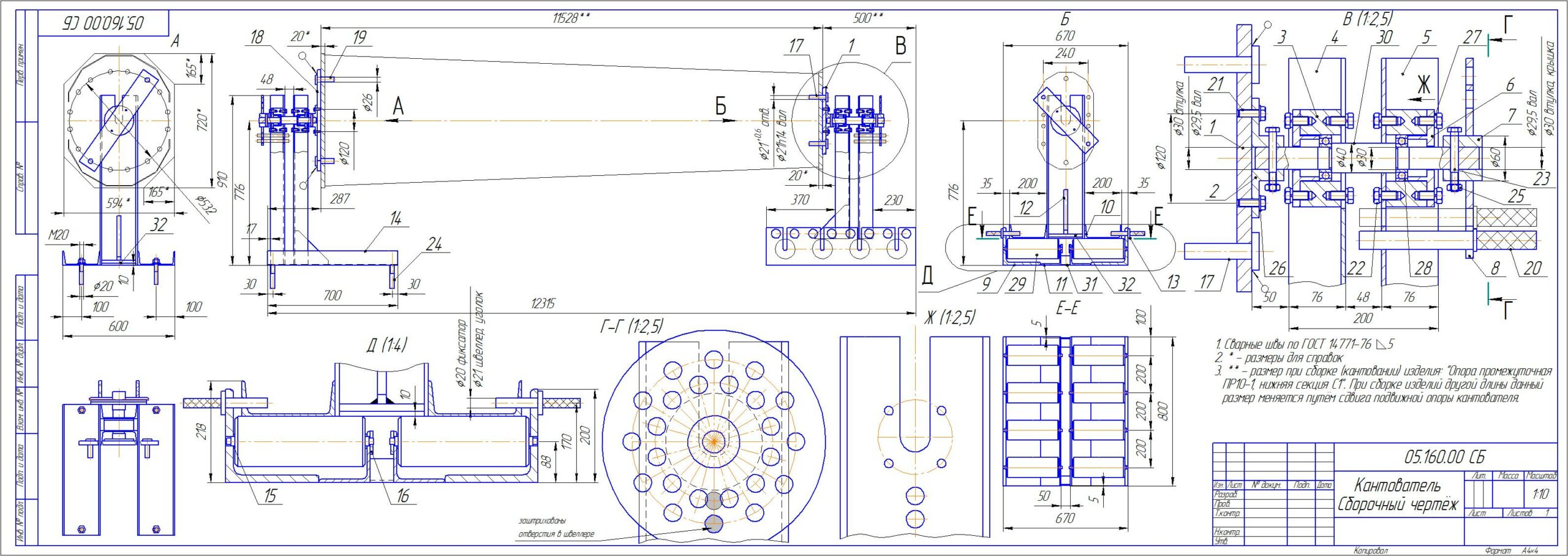

05.160.00 СБ Кантователь.cdw
05.160.01 Лопасть малая.cdw
05.160.02 втулка.cdw
05.160.03 Корпус подшипника.cdw
05.160.04 стойка.cdw
05.160.05 Стойка с отверстиями под пальцы.cdw
05.160.06 крышка.cdw
05.160.07 втулка.cdw
05.160.08 Диск поворотный.cdw
05.160.09 Уголок направляющий.cdw
05.160.10 Швеллер передвижной.cdw
05.160.11 Уголок направляющий.cdw
05.160.12 ребро.cdw
05.160.13 Фиксатор d20.cdw
05.160.14 Швеллер опорный.cdw
05.160.15 шайба.cdw
05.160.16 Пластина.cdw
05.160.17 Палец d21.cdw
05.160.18 Лопасть большая.cdw
05.160.19 Палец d26.cdw
05.160.20 Фиксатор d24.cdw
05.160.30 вал.cdw
05.160.32 пластина.cdw
05.160.00 Кантователь.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

6 КОММЕНТАРИЕВ

1
2015-04-08 в 20:33 Ответить

Пишу диплом. Решил использовать вашу разработку (со ссылкой конечно). А какие ТТ у оснастки? Может есть ссылка на производителя? (если это производится)

    2
    texot
    2015-04-09 в 17:34 Ответить

    Производителя не существует. Делал кантователь для собственных нужд (для своего завода). Поэтому он существует только на нашем заводе.
    А что такое ТТ?
    Если ТХ (технические характеристики), то их тоже не существует. Кантователь крутится вручную, т.е. и число оборотов и производительность и т.п. - всё регулируется самим рабочим (сборщиком, сварщиком).

      3
      2015-05-09 в 21:23 Ответить

      Больше интересует грузоподъёмность и допустимая нагрузка на одну стойку.

      У вас есть всё это в 3D? Если выложите сюда (на этот сайт) буду очень благодарен.

        4
        texot
        2015-05-12 в 14:59 Ответить

        В 3D нет. Всё, что .есть - выложил.
        Грузоподъёмность... металлическую опору весом в 700 кг кантователь легко выдерживает. Думаю, правильнее всего посмотреть грузоподъёмность подшипников в интернете. Если подшипники выдержат - то всё остальное и подавно.
        Нагрузку... я бы болты на срез рекомендовал посчитать, так как это самое слабое место... швеллер-то точно не согнётся ))) По крайней мере, если посмотреть по Анурьеву, то он где-то полторы тонны выдерживает даже по оси Y... а тут даже не консольно, а в качестве стойки использован.

          5
          2015-06-20 в 11:04

          Тут разобраться не могу. Какие предельные отклонения у размеров? В чертеже ничего не указано.

6
texot
2015-06-20 в 19:15 Ответить

Ели предельные отклонения не указаны, то они по 14-му квалитету. IT14/2 (плюс-минус), H14, h14.
